Visokokakovosten in vzdržljiv dobavitelj strešnih nosilcev za sončne celice

Topfencesolar vodi raziskave in razvoj ter načrtovanje strešnih sistemov solarnih panelov. Profesionalno ponujamo solarne rešitve na enem mestu. Naši sistemi vključujejoMontaža sončne plošče na ravno streho, kovinski sistem za pritrditev na streho, solarni sistem za pritrditev na tla, solarni sistem za nadstrešek za avtomobile, solarni strešni sistem BIPV in agrivoltaični solarni sistem.

Izgradnja sončne elektrarne neposredno na strehi obstoječih stavb, brez potrebe po zasedbi dodatnega zemljišča. Danes je to priljubljena rešitev za transformacijo mestne energije. Strešni solarni sistem dobro združuje solarne strukture in streho, ki je celovita in integrirana struktura.

Kakšne strehe bi lahko postavili s sončnimi kolektorji?

Kategorija strehe:

Streha iz ploščic	Kovinska streha	Asfaltna streha	Betonska streha

Kovinske strehe, kot so stoječa streha, valovita plošča itd.

Spodnji del poševne strešne plošče z lesenim tramom

Poševna ali ravna asfaltna streha

Streha iz cementnega betona

Več kategorij …

1. Za kovinsko streho izmerite velikost strehe. sistem je zasnovan na podlagi vaših obstoječih podrobnosti o velikosti strehe, kot je prikazano spodaj.

2. Ekipa inženirjev Topfencesolar bo ustrezno izbrala najboljšo rešitev za strehe.

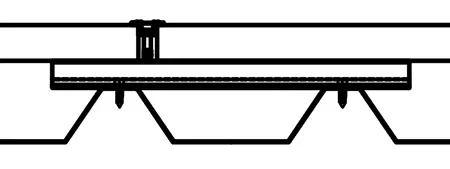

a. Kovinska streha z izbiro strešnih sponk z optimiziranim sistemom H tirnic, enostavna in hitra namestitev.

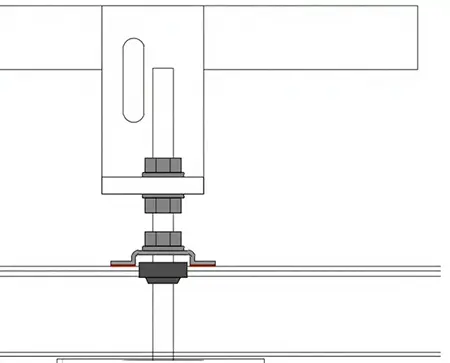

b. L-noge s sistemom vijakov za valovito kovinsko streho.

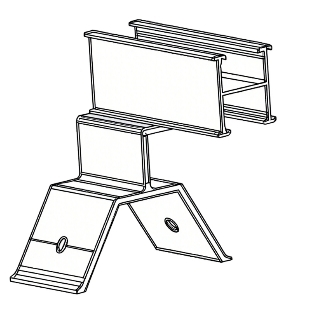

c. Sistem Mini Rail je optimiziral strukturo, da je teža nakladanja najmanjša.

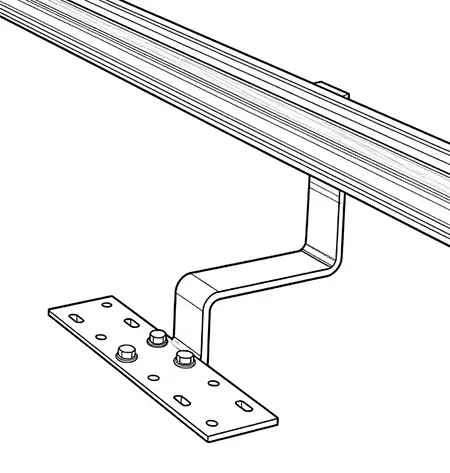

d. Strehe iz ploščic, lahko bi izbrali uporabo strešnega kavlja / vijakov z dvema glavama + sistem tirnic.

e. Ravna streha je večinoma uporabljala balastni sistem ali zasnovo stativa.

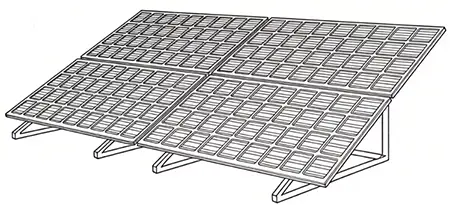

f. Struktura stojala bi lahko ustrezala različnim kotom in velikim prilagajanjem za boljšo proizvodnjo sončne energije na ravnih ali poševnih strehah.

Prosim za več rešitevkontaktirajte nas, bomo ponudili rešitve za vašo streho.

Dejavniki načrtovanja strešne konstrukcije:

Projektna obremenitev

Predmeti	Parameter (pod informacijskim primerom)
Dimenzija plošče	2278113430
Teža plošče	30 kg
Usmerjenost plošče	Navpično ali ležeče
Količina plošče/na komplet	1 × 2 = 2 kos
Kot nagiba	11°
Regionalna hitrost vetra	72 m/s （3s hitrost sunka）
Snežne obremenitve tal	0 Kpa
Kategorija terena	3
Največja višina	10 m
Mesto namestitve	Na strehi
Regije	C
Standard oblikovanja	AS/NZS 1170 (primer)

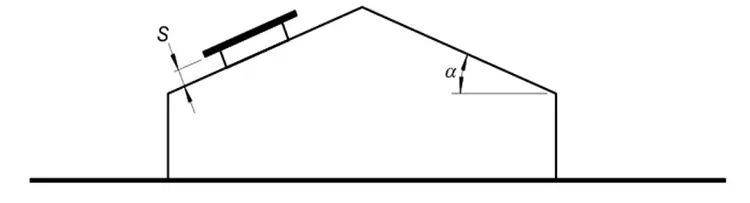

Če je α = 11 °
ko,	θ = °, pozitiven	= 0,600
ko,	θ = 0 °, negativno	= -1.400

Izračun napetosti konstrukcije

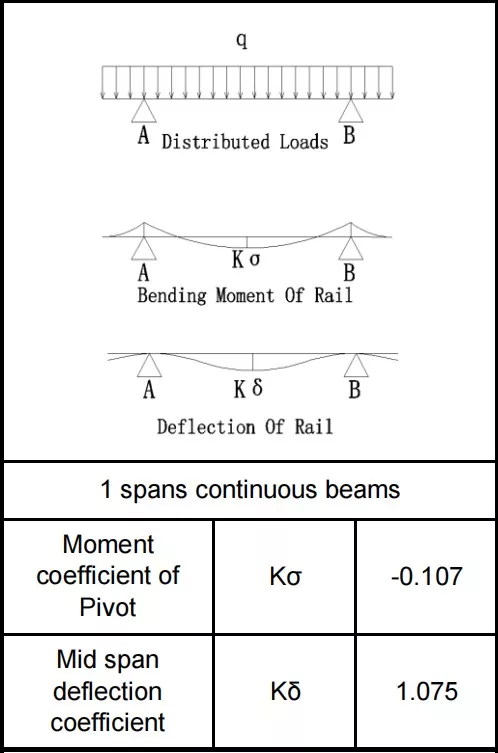

Zemljevid skic širine obremenitve ene tirnice

Razpon L=1.050m

Konzola Ls=0,200m

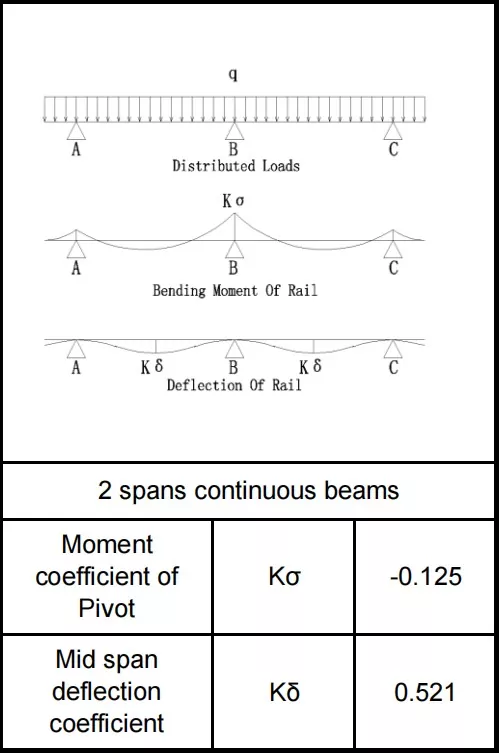

Količina razponov n=2

Kot nagiba θ=11°

Širina obremenjene tirnice B=0,759m

Kombinacije obremenitev

Kombinacije obremenitev tirnic
		X Asix -Qx (N/m)	Y Asix-Qy (N/m)
obremenitev	Fiksna obremenitev-G	17.49	89.97
	Obremenitev vetra navzdol - W1	0	718.39
	Obremenitev proti vetru-W2	0	-1676,24
	Snežna obremenitev-S	0.00	0.00
Kombinacije obremenitev	1,35 G	23.61	121.46
	1,2G+0,6S	20.99	107.96
	1,2G+W1	20.99	826.35
	0,9G+W2	15.74	-1595,27

Zasnovo konstrukcije varne varnostne strešne solarne plošče je treba izvesti v varnih situacijah štetja, da se podpre struktura za dolgoročno uporabo.

Življenjska doba naše strukture je ≥ 25 let

Garancija je 10 let.

View as

Solarni trikotni balastni sistem za pritrditev na ravno streho

Kot profesionalni proizvajalec vam želimo ponuditi visokokakovosten sistem za pritrditev na ravno streho s sončnim trikotnikom. Montažni sistem za ravno streho je zasnovan za različne namestitve solarnih panelov na ravne strehe z neprebojno zasnovo. Ta z balastom zavarovan sistem, ki ga je zasnoval Topfencesolar, odpravlja potrebe po prodoru v streho in odpravlja tveganje puščanja vode v streho. Je idealna rešitev za komercialne in industrijske ravne strehe, ki je dobro preizkušena in se slavno uporablja v Evropi, Severni Ameriki, regijah MENA in APAC. .
Znamka:Topfencesolar
Material izdelka:Al6005-T5
Funkcija izdelka:Namestitev balastnega modela za strešno sončno energijo
Življenjska doba:≥25 let

Poglej več >> Pošlji povpraševanje >>

Balastni solarni sistem za ravno streho

Kot profesionalni proizvajalec je Balast Flat Roof Solarni sistem Topfencesolar zasnovan ob upoštevanju visoke hitrosti vetra in močnega snega ob upoštevanju vaših gradbenih predpisov.
Ekipa Topfencesolar Engieneer izdeluje idealen balastni sistem na podlagi vaše strešne konstrukcije z natančnim izračunom obremenitve konstrukcije. Ponujamo simulacijo ojačane balastne strukture z obremenitvijo vetra, izračuni obremenitve snega in lastne obremenitve, da ponudimo popolno varnostno rešitev za vašo ravno streho.
Blagovna znamka:Topfencesolar
Material izdelka:Aluminij
Funkcija izdelka:Balastni podporni sistem
Življenjska doba:≥25 let

Poglej več >> Pošlji povpraševanje >>

Sistem kompletov za montažo sončne energije na ravno streho

Xiamen Topfencesolar je eden vodilnih proizvajalcev izdelkov za solarno montažo na Kitajskem, dobavljamo visokokakovostne sisteme solarnih montažnih kompletov za ravno streho. Strokovno oblikovanje in storitev OEM je mogoče zagotoviti v skladu z zahtevami strank.
Blagovna znamka:Topfencesolar
Material izdelka:Aluminij Al 6005-T5/T6, vroče pocinkano jeklo
Funkcija izdelka:Kovinska strešna solarna montaža
Življenjska doba:≥25 let

Poglej več >> Pošlji povpraševanje >>

Sistem za pritrditev solarnega balasta

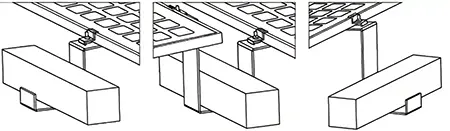

Kot profesionalni proizvajalec neprebojni sistem za namestitev solarnega balasta, ki ga proizvaja Topfencesolar, zagotavlja stabilno rešitev brez vrtanja za sončne kolektorje, ki se namestijo na strehe. To so odgovori na obtežene betonske bloke, kot so betonske plošče ali balastni pladnji za pritrditev sončnih kolektorjev. Ni potrebe po uporabi dilatacijskih sidrnih vijakov za prebijanje v betonske strehe. Poenostavljena rešitev ohranja celovitost strehe in skrajša čas namestitve ter odpravi nevarnost puščanja vode. Poceni, enostavna in hitra namestitev solarnih kolektorjev.
Blagovna znamka:Topfencesolar
Material izdelka:Vroče pocinkano jeklo Q235
Funkcija izdelka:Kovinska strešna solarna montaža
Usmerjenost modula:Ležeče ali navpično

Poglej več >> Pošlji povpraševanje >>

Sistem za pritrditev strešnih kavljev

Sistem za pritrditev strešnih strešnih kavljev blagovne znamke Topfencesolar, proizveden na Kitajskem, je enostavna in hitra namestitev za podporo solarnih kolektorjev na poševnih strešnih strehah z namestitvijo na strešne kljuke iz ploščic in aluminijaste tirnice s sponkami. Brez varjenja na kraju samem in brez poškodb strešne konstrukcije.
Blagovna znamka:Topfencesolar
Material izdelka:Jeklo SUS304
Funkcija izdelka:Stanovanjske, poslovne ali industrijske strehe iz ploščic
Življenjska doba:20 let

Poglej več >> Pošlji povpraševanje >>

Solarni nosilec za streho iz ploščic

Kot profesionalni proizvajalec je Topfencesolar specializiran za raziskave in razvoj ter proizvodnjo solarnega sistema za pritrditev na streho iz ploščic. Aluminijast napreden material, ki je lahek, odporen proti koroziji in enostaven za namestitev. Aluminijaste kljuke lahko vstopijo v streho iz ploščic (wanzheng) in varnost. Ta trg aplikacij pokriva Evropo, kot so Nemčija, Španija, Italija, Nizozemska itd., in azijske države, kot so Indonezija, Tajska, Vietnam itd.
Znamka izdelka:Topfencesolar
Material izdelka:Aluminij visoke kakovosti
Funkcija izdelka:Strešni kavelj pritrdi tirnice in podpira sončne celice
Življenjska doba:≥25 let

Poglej več >> Pošlji povpraševanje >>
