Ojačitev fotovoltaične ograje v regiji z močnim vetrom: Inženirski vodnik za izvajalce in monterje EPC

Rešitve strukturne ojačitve za fotonapetostne ograjne sisteme z močnim vetrom

Strukture iz ojačane aluminijeve zlitine v primerjavi s tradicionalnim jeklom

Izbira materiala je ena najbolj kritičnih odločitev priOjačitev PV ograje, zlasti v močnem vetru in jedkih okoljih. Tradicionalne pocinkane jeklene konstrukcije, čeprav so kratkoročno stroškovno učinkovite, pogosto trpijo zaradi pospešene degradacije v obalnih ali vlažnih regijah. Nasprotno pa sistemi iz aluminijeve zlitine visoke trdnosti nudijo vrhunsko ravnotežje med težo, odpornostjo proti koroziji in strukturno zmogljivostjo.

Z inženirskega vidika zagotavlja aluminijeva zlitina (običajno 6005-T5 ali 6063-T6) odlično natezno trdnost, hkrati pa bistveno zmanjša lastno obremenitev temeljev. To zmanjšanje teže neposredno izboljša učinkovitost namestitve in zmanjša transportne stroške – ključni vidiki za izvajalce EPC, ki upravljajo obsežne uvedbe.

V paru zSponke iz nerjavečega jekla SUS304, aluminijaste strukture tvorijo sistem, odporen proti koroziji, ki lahko vzdrži okolja s slanim pršenjem več kot 720 ur. V primerjavi z vroče pocinkanim (HDG) jeklom, pri katerem lahko sčasoma nastanejo napake na prevleki, ta kombinacija zagotavlja dolgotrajno vzdržljivost z minimalnim vzdrževanjem.

Optimiziran dizajn droga za odpornost proti vetru

Ograjni stebri delujejo kot primarni nosilni sestavni deli v katerem koli solarnem ograjnem sistemu. V regijah z močnim vetrom je neustrezna zasnova stebrov eden glavnih vzrokov za strukturne okvare. Ojačani fotonapetostni ograjni sistemi zahtevajo stebre s povečano debelino stene, običajno ≥2,0 mm, da so odporni na upogibanje in upogibanje pod bočnimi obremenitvami vetra.

Enako pomembna jeglobina vgradnje. Za večino aplikacij z močnim vetrom je priporočena najmanjša globina 800 mm, čeprav se lahko ta poveča glede na razmere tal in razred vetra. Globlje vgrajevanje poveča odpornost na prevrnitvene momente in sile dviga.

Napredne zasnove lahko vključujejo tudi:

• Profili stebričkov v obliki klobuka ali C za izboljšan vztrajnostni moment
• Ojačane osnovne plošče za betonske sisteme
• Funkcije proti vrtenju za preprečevanje torzijske nestabilnosti

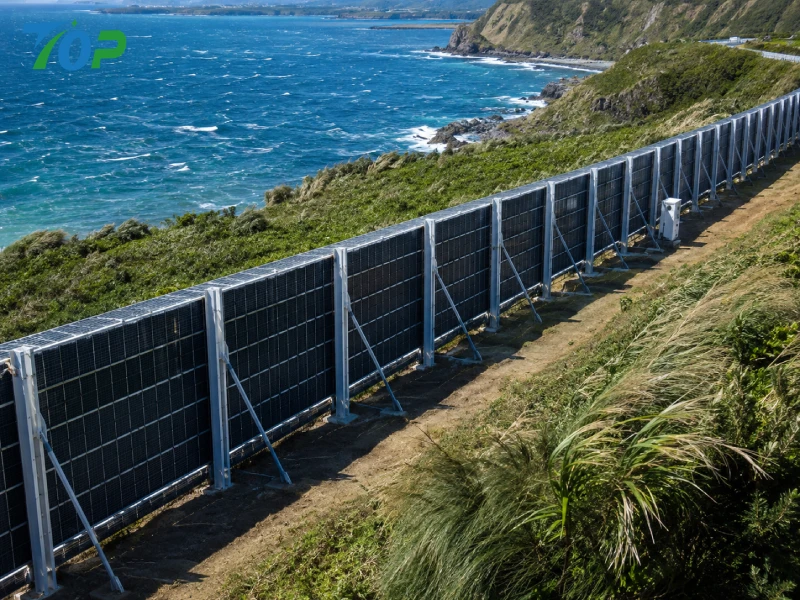

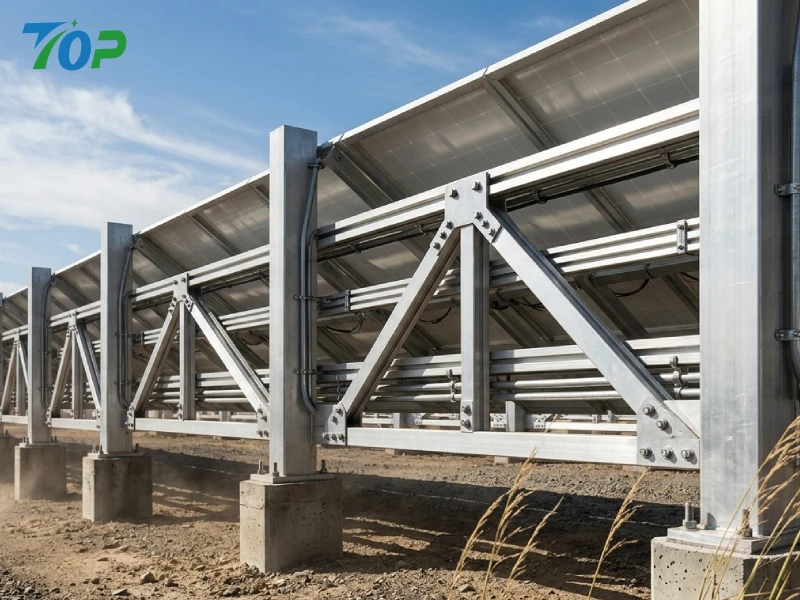

Načrt križnih opornic in trikotne ojačitve

Eden najučinkovitejših načinov za izboljšanje strukturne togosti vproti vetru odporni PV ograjni sistemije skozi navzkrižno oporo. Z uvedbo diagonalnih členov je mogoče obremenitve prerazporediti na več strukturnih elementov, kar znatno zmanjša koncentracijo napetosti pri kritičnem نقاط.

Trikotna geometrija ojačitve je še posebej učinkovita, ker pretvarja upogibne sile v osne sile, ki jih materiali učinkoviteje prenesejo. Ta oblikovalski pristop zmanjšuje deformacijo pod pritiskom vetra in povečuje splošno stabilnost sistema.

Za izvajalce EPC lahko vključitev vnaprej izdelanih opornih modulov tudi poenostavi namestitev in skrajša čas izdelave na kraju samem, hkrati pa ohrani natančnost inženiringa.

Visokotrdni pritrdilni elementi in vpenjalni sistemi

Pritrdilni elementi so pogosto spregledani, vendar igrajo ključno vlogo pri ohranjanju strukturne celovitosti pri dinamičnih obremenitvah vetra. Pri močnem vetru morajo biti vsi vijaki, matice in objemke izdelani izNerjaveče jeklo SUS304 ali SUS316da se zagotovi trdnost in odpornost proti koroziji.

Nadzor navora je enako pomemben. Premalo zategnjeni vijaki se lahko sčasoma zrahljajo, preveč zategnjeni pritrdilni elementi pa lahko utrudijo material. Izvedba namestitve z nadzorovanim navorom - običajno z uporabo kalibriranih momentnih ključev - zagotavlja dosledno prednapetost v vseh povezavah.

Priporočene prakse vključujejo:

• Uporaba podložk proti zrahljanju ali protimatic
• Uporaba spojin za varovanje navojev v kritičnih povezavah
• Izvajanje preverjanja navora po namestitvi

Aerodinamična optimizacija

Poleg strukturne ojačitve igra aerodinamična zasnova ključno vlogo pri zmanjševanju obremenitev vetra. Masivne ograjne plošče lahko ustvarijo precejšnjo odpornost proti vetru, kar vodi do višjih temperatur na strukturnih komponentah. Nasprotno pa optimizirana zasnova omogoča delni pretok zraka, kar zmanjšuje celotno obremenitev.

Učinkovite strategije vključujejo:

• Uvedba nadzorovanih razmikov med ploščami
• Uporaba perforiranih ali mrežnih ograjnih sistemov
• Prilagajanje kotov nagiba plošče za zmanjšanje koeficientov upora

Te optimizacije zasnove ne le izboljšajo strukturno zmogljivost, ampak tudi zmanjšajo zahteve po materialih, kar prispeva k boljši stroškovni učinkovitosti in izboljšani donosnosti naložbe.

Inženiring temeljev za stabilnost PV ograje v območjih z močnim vetrom

Primerjava talne montaže in betonskih temeljev

Izbira med zabitimi zemeljskimi stebri in betonskimi temelji neposredno vpliva na stabilnost sistema in hitrost namestitve. Talni sistemi so hitrejši za namestitev in so stroškovno učinkovitejši v ustreznih razmerah tal, vendar lahko nudijo omejeno odpornost v območjih z zelo močnim vetrom.

Betonski temelji, čeprav so bolj delovno intenzivni, zagotavljajo večjo nosilnost in se priporočajo za:

• Obalne regije z visoko izpostavljenostjo vetru
• Mehka ali peščena tla z nizko nosilnostjo
• Projekti, ki zahtevajo dolgoročno konstrukcijsko zanesljivost

Vpliv stanja tal (pesek, glina, skalnat teren)

Lastnosti tal neposredno vplivajo na učinkovitost temeljev. Peščena tla na primer nudijo slabo bočno odpornost in lahko zahtevajo globlje vgradnje ali večje betonske temelje. Glinena tla lahko zagotovijo boljšo kohezijo, vendar so lahko dovzetna za širjenje in krčenje zaradi vode.

Skalnat teren, ki ponuja visoko nosilnost, predstavlja izziv pri namestitvi, ki lahko zahteva specializirano opremo za vrtanje. Za izvajalce EPC je izvedba geotehničnih raziskav pred namestitvijo bistvena za izbiro ustrezne zasnove temeljev.

Priporočena globina in premer temeljev glede na razred vetra

Zasnova temeljev mora biti usklajena z lokalnimi klasifikacijami vetra. Kot splošno vodilo:

• Območja zmernega vetra: globina vgradnje 600–800 mm
• Območja z močnim vetrom: globina vgradnje 800–1200 mm
• Območja ekstremnega vetra (nagnjena k tajfunom): ≥1200 mm z armiranim betonom

Premer temeljev je treba sorazmerno povečati, da se uprejo silam dviga, zlasti v mehkih tleh.

Tehnike oblikovanja proti dvigovanju

Dvigovalne sile, ki jih povzročajo močni vetrovi, lahko ogrozijo celo dobro načrtovane strukture, če jih ne obravnavamo pravilno. Učinkovite strategije proti dvigu vključujejo:

• Uporaba sidrnih vijakov, vgrajenih v betonske temelje
• Vključuje povečane temelje za povečanje odpornosti proti udarcem
• Dodajanje talnih sider ali vijačnih pilotov za dodatno stabilnost

Ti ukrepi so še posebej pomembni v obalnih območjih in regijah, ki so izpostavljene tajfunom, kjer so navpične sile vetra lahko tako kritične kot bočne obremenitve.

Vodoodporna in protikorozijska zasnova v obalnih okoljih z močnim vetrom

Odpornost na pršenje soli (≥720 h preskusni standard)

V obalnih okoljih je korozija glavni dejavnik, ki vpliva na življenjsko dobo sistema. Visoka kakovostPV sistemi ojačitve ograjmora prestati standarde testiranja slanega pršila najmanj 720 ur, da se zagotovi dolgotrajna vzdržljivost.

Ta stopnja odpornosti je bistvenega pomena za preprečevanje strukturne degradacije in ohranjanje mehanske učinkovitosti skozi čas.

Izbira materiala: jeklo SUS304 proti SUS316 proti HDG

Izbira materiala pomembno vpliva na odpornost proti koroziji:

• SUS304:Standardna možnost z odlično odpornostjo proti koroziji za večino okolij
• SUS316:Izboljšana odpornost za zelo korozivna obalna ali industrijska območja
• HDG jeklo:Nižji stroški, vendar zmanjšana vzdržljivost v pogojih z veliko soli

Za B2B kupce izbira ustreznega materiala zagotavlja optimalno razmerje med ceno in zmogljivostjo.

EPDM zasnova tesnjenja in mehanskega stiskanja

Vdor vode lahko ogrozi strukturne komponente in električne sisteme. EPDM gumijasto tesnjenje v kombinaciji z mehanskim stiskanjem zagotavlja zanesljivo hidroizolacijo priključnih točk in montažnih vmesnikov.

Ta oblika zagotavlja dolgoročno tesnjenje tudi pri toplotnem raztezanju in krčenju.

Dolgoročna vzdržljivost v primerjavi s stroški vzdrževanja

Medtem ko lahko visokokakovostni materiali in strategije ojačitve povečajo vnaprejšnje stroške, znatno zmanjšajo pogostost vzdrževanja in potrebe po zamenjavi. Za izvajalce in distributerje EPC to pomeni nižje stroške življenjskega cikla in izboljšano donosnost projekta.

Navsezadnje vlaganje v robustnoOjačitev PV ograjerešitve je strateška odločitev, ki poveča zanesljivost sistema, zmanjša tveganje in zagotavlja vrhunsko donosnost naložbe v okoljih z močnim vetrom.

Optimizacija učinkovitosti namestitve za izvajalce EPC

Vnaprej sestavljene komponente za zmanjšanje dela na gradbišču

Pri projektih v regijah z močnim vetrom učinkovitost namestitve ni le hitrost – neposredno vpliva na stroške projekta, razporeditev dela in izpostavljenost tveganjem. Ena najučinkovitejših strategij za izboljšanje učinkovitosti vOjačitev PV ograjesistemov je uporaba vnaprej sestavljenih komponent. S prenosom zapletenih montažnih procesov z gradbišča v tovarno lahko izvajalci EPC znatno skrajšajo delovni čas na gradbišču in čim bolj zmanjšajo človeške napake.

Vnaprej sestavljeni moduli običajno vključujejopredhodno izvrtane aluminijaste tirnice, integrirane spone, in vnaprej konfigurirane poštne povezave. Ta pristop zagotavlja dosleden nadzor kakovosti in omogoča ekipam za namestitev, da se osredotočijo na pozicioniranje in sidranje namesto na izdelavo komponent.

Za obsežne projekte to pomeni:

• Skrajšan čas namestitve za 20–40 %
• Manjša odvisnost od visokokvalificirane delovne sile
• Izboljšana doslednost namestitve na več mestih

Modularna zasnova ograje za hitrejšo namestitev

Modularna zasnova je ključni dejavnik za razširljivo uvedbo solarnih ograj. Pri ojačanih fotonapetostnih ograjnih sistemih modularnost omogoča uporabo standardiziranih komponent v različnih projektih, kar izboljšuje upravljanje zalog in zmanjšuje kompleksnost nabave.

Vsak modul je običajno sestavljen iz:

• Standardizirane dimenzije plošč
• Enotni montažni vmesniki
• Zamenljive strukturne komponente

Ta oblikovalska filozofija ne le pospeši namestitev, ampak tudi poenostavi vzdrževanje in prihodnje nadgradnje. Za distributerje modularni sistemi izboljšajo standardizacijo SKU, zaradi česar je nabava v velikem obsegu učinkovitejša in stroškovno učinkovitejša.

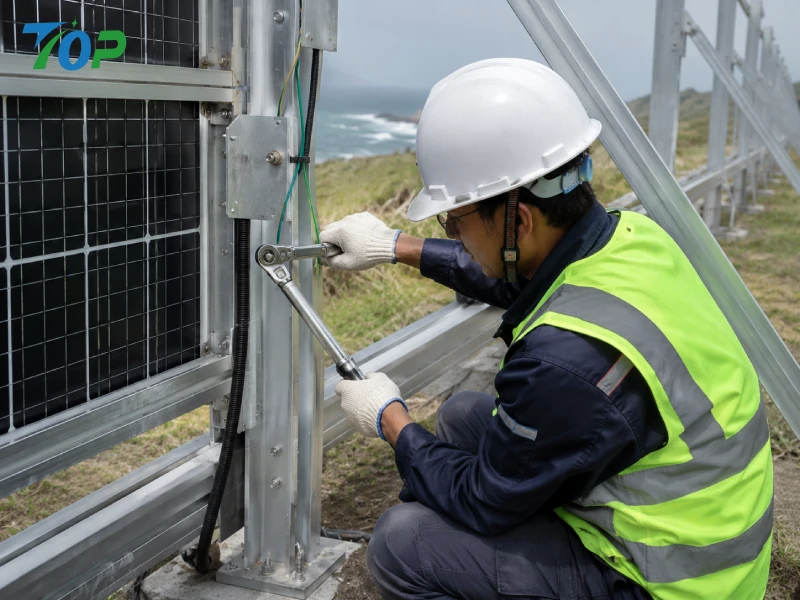

Potek namestitve z nadzorom navora

Pri močnem vetru je nepravilno pritrjevanje eden najpogostejših vzrokov za okvaro sistema. Izvajanje delovnega toka namestitve z nadzorom navora je bistvenega pomena za zagotovitev strukturne celovitosti in dolgoročne zanesljivosti.

Najboljše prakse vključujejo:

• Uporaba kalibriranih momentnih ključev za vse kritične povezave
• Določitev specifikacij navora glede na vrsto materiala in velikost vijaka
• Beleženje vrednosti navora kot del dokumentacije o zagotavljanju kakovosti

Ta raven nadzora procesa je še posebej pomembna za projekte, ki zahtevajo certificiranje ali inšpekcijo tretje osebe, saj zagotavlja sledljivost in zagotavlja skladnost z inženirskimi standardi.

Pogoste napake pri namestitvi, ki se jim je treba izogniti v območjih z močnim vetrom

Tudi pri visokokakovostnih materialih lahko nepravilna namestitev ogrozi učinkovitostOjačitev PV ograje. Pogoste napake vključujejo:

• Nezadostna globina vgradnje stebra
• Ignoriranje variabilnosti tal na območju
• Nedosledna uporaba navora na pritrdilnih elementih
• Nepravilna poravnava vodi do neenakomerne porazdelitve obremenitve

Da bi se izognili tem težavam, je potrebna kombinacija ustreznega usposabljanja, standardiziranih postopkov in nadzora na kraju samem. Za izvajalce EPC lahko naložba v izobraževanje inštalaterjev znatno zmanjša predelave in garancijske zahtevke.

Primerjava: standardna fotonapetostna ograja proti ojačanim fotonapetostnim ograjnim sistemom

Primerjava strukturne trdnosti

Standardni PV ograjni sistemi so običajno zasnovani za zmerne okoljske razmere in morda ne upoštevajo ekstremnih obremenitev vetra. V nasprotju s tem so ojačani sistemi zasnovani z višjimi varnostnimi rezervami, debelejšimi materiali in optimizirano strukturno geometrijo.

Posledica tega je znatno izboljšana odpornost na upogibanje, dviganje in utrujenost pri cikličnih obremenitvah vetra.

Primerjava časa namestitve

Čeprav so ojačani sistemi morda videti bolj zapleteni, njihova modularna in vnaprej sestavljena zasnova pogosto povzroči hitrejši čas namestitve v primerjavi s tradicionalnimi sistemi, ki zahtevajo obsežne prilagoditve na kraju samem.

Za izvajalce EPC to pomeni krajše časovne okvire projekta in nižje stroške dela.

Stroški življenjskega cikla (vpliv LCOE)

S finančnega vidika izbira med standardnimi in ojačanimi sistemi neposredno vpliva na izravnane stroške energije (LCOE). Čeprav ojačeni sistemi zahtevajo višjo začetno naložbo, nudijo:

• Nižji stroški vzdrževanja
• Zmanjšan čas nedelovanja
• Daljša življenjska doba sistema

Ti dejavniki prispevajo k bolj predvidljivi in ​​ugodni donosnosti naložbe v življenjskem ciklu projekta.

Pogostost vzdrževanja in stopnja napak

Standardni sistemi na območjih z močnim vetrom pogosto zahtevajo pogoste preglede in popravila, kar povečuje operativne stroške. Po drugi strani pa so ojačani fotonapetostni ograjni sistemi zasnovani za vzdržljivost, kar ima za posledico nižje stopnje napak in zmanjšano pogostost vzdrževanja.

Ta zanesljivost je še posebej pomembna za komunalne projekte, kjer lahko izpadi povzročijo znatno izgubo prihodka.

Strokovna priporočila za namestitev za projekte fotovoltaičnih ograj z močnim vetrom

Uspešna izvedbaOjačitev PV ograjeSistemi v okoljih z močnim vetrom zahtevajo kombinacijo inženirske natančnosti in praktičnega strokovnega znanja o namestitvi. Na podlagi najboljših praks v panogi bi morali izvajalci EPC upoštevati naslednja priporočila:

• Pred načrtovanjem izvedite podrobne ocene vetrne obremenitve glede na lokacijo
• Izberite certificirane materiale, kot so nerjaveče jeklo SUS304/SUS316 in komponente, testirane s strani TUV
• Zagotovite pravilno zasnovo temeljev glede na razmere tal in vetra
• Izvedite postopke namestitve z nadzorom navora
• Izvedite strukturne preglede po namestitvi in ​​preglede kakovosti

Nasveti:Pri zapletenih projektih z močnim vetrom lahko sodelovanje z izkušenim proizvajalcem znatno zmanjša inženirsko tveganje. Obrnite se na našo tehnično ekipo za prilagojeno podporo pri načrtovanju, strukturne izračune in rešitve za optimizacijo, specifične za projekt.

Premisleki glede nabave v velikem obsegu za distributerje in kupce EPC

Standardizacija in združljivost inventarja

Za distributerje in velika EPC podjetja je standardizacija izdelkov bistvena za učinkovito upravljanje zalog. ModularnoOjačitev PV ograjesistemi z zamenljivimi komponentami omogočajo boljši nadzor nad zalogami in zmanjšujejo potrebo po prilagajanju glede na projekt.

Zahteve za certificiranje (TUV, ISO, sledljivost materiala)

Certificiranje ima ključno vlogo pri zagotavljanju kakovosti in skladnosti izdelkov. Kupci bi morali dati prednost dobaviteljem, ki zagotavljajo:

• TUV certifikat za strukturne komponente
• ISO-certificirani proizvodni procesi
• Popolna dokumentacija o sledljivosti materiala

Ti certifikati ne zagotavljajo le zanesljivosti, ampak tudi olajšajo odobritve projektov in financiranje.

Optimizacija stroškov pri nabavi velikega obsega

Nakup v velikem obsegu ponuja znatne stroškovne prednosti, vendar zahteva skrbno načrtovanje. Ključne strategije vključujejo:

• Združevanje naročil za doseganje količinskih popustov
• Izbira standardiziranih komponent za zmanjšanje kompleksnosti SKU
• Usklajevanje logistike za zmanjšanje transportnih stroškov

Logistika in pakiranje za velike projekte

Učinkovito pakiranje in logistika sta ključnega pomena za zaščito materialov med transportom in zagotavljanje nemotenega ravnanja na kraju samem. Visokokakovostni dobavitelji zagotavljajo optimizirane rešitve pakiranja, ki zmanjšujejo tveganje poškodb in izboljšujejo učinkovitost razkladanja.

Zakaj izbrati TOPFENCE Solar kot svojega proizvajalca PV ograj

TOPFENCE SOLAR kot specializiran proizvajalec fotonapetostnih montažnih in ograjnih sistemov zagotavlja inženirske rešitve, prilagojene za okolja z močnim vetrom. Z napredno tehnologijo iztiskanja aluminija in natančnimi proizvodnimi zmogljivostmi podjetje zagotavlja visoko zmogljive sisteme, zasnovane za vzdržljivost in učinkovitost.

Glavne prednosti vključujejo:

• Celoten portfelj izdelkov za različne potrebe projektov
• Preizkušena učinkovitost pri obalnih in močnih vetrovih
• Močne zmogljivosti raziskav in razvoja s patentiranimi strukturnimi zasnovami
• Zanesljiva globalna dobavna veriga za obsežne EPC projekte

Z združevanjem inženirskega strokovnega znanja in proizvodne odličnosti TOPFENCE Solar podpira izvajalce in distributerje EPC pri zagotavljanju zanesljivih solarnih projektov z visokim ROI.

Pogosta vprašanja: Načrtovanje in nabava fotovoltaičnih ograj za močan veter

V1 Kakšno hitrost vetra lahko prenesejo ojačane PV ograje?

Odvisno od zasnove in materialov lahko ojačani sistemi prenesejo hitrosti vetra, ki presegajo 40–60 m/s, če so pravilno zasnovani in nameščeni.

V2 Ali je aluminij dovolj močan za okolje z močnim vetrom?

ja Visokokakovostne aluminijeve zlitine zagotavljajo odlično razmerje med trdnostjo in težo in, če so pravilno zasnovane, lahko v številnih aplikacijah prekašajo tradicionalno jeklo.

V3 Kako globoko naj bodo nameščeni ograjni stebri?

Običajno 800–1200 mm, odvisno od pogojev tal in obremenitev vetra.

V4 Katere certifikate moram zahtevati od dobaviteljev?

Poiščite certifikat TUV, proizvodne standarde ISO in dokumentacijo o sledljivosti materiala.

V5 Kako skrajšati čas namestitve brez ogrožanja varnosti?

Uporabite modularne, vnaprej sestavljene sisteme in izvajajte standardizirane postopke namestitve z nadzorom navora.

V6 Kakšna je tipična življenjska doba v obalnih okoljih?

Z ustreznimi materiali in ojačitvijo lahko sistemi zdržijo 20–25 let ali več z minimalnim vzdrževanjem.

V7 Ali lahko ojačane PV ograje zmanjšajo stroške vzdrževanja?

ja Izboljšana vzdržljivost in strukturna stabilnost bistveno zmanjšata potrebo po popravilih in pregledih.

V8 Kako izbrati med materialoma SUS304 in SUS316?

SUS304 je primeren za večino okolij, medtem ko je SUS316 priporočljiv za zelo korozivna obalna ali industrijska območja.

Zaključek: Zanesljivost inženiringa spodbuja dolgoročno donosnost naložbe

Na območjih z močnim vetrom,Ojačitev PV ograjeni le izboljšava zasnove – je temeljna zahteva za zagotavljanje varnosti sistema, vzdržljivosti in finančne uspešnosti. Z integracijo naprednih materialov, optimizirano konstrukcijsko zasnovo in natančnimi postopki namestitve lahko izvajalci EPC znatno zmanjšajo tveganje in izboljšajo rezultate projekta.

Konec koncev je uspeh katerega koli projekta sončne ograje odvisen od celostnega pristopa, ki uravnoteži inženirsko strogost s praktično učinkovitostjo. Vlaganje v okrepljene sisteme danes zagotavlja stabilno delovanje, nižje stroške življenjskega cikla in večje donose v prihodnjih letih.
