Sistem za pritrditev strešnih kavljev

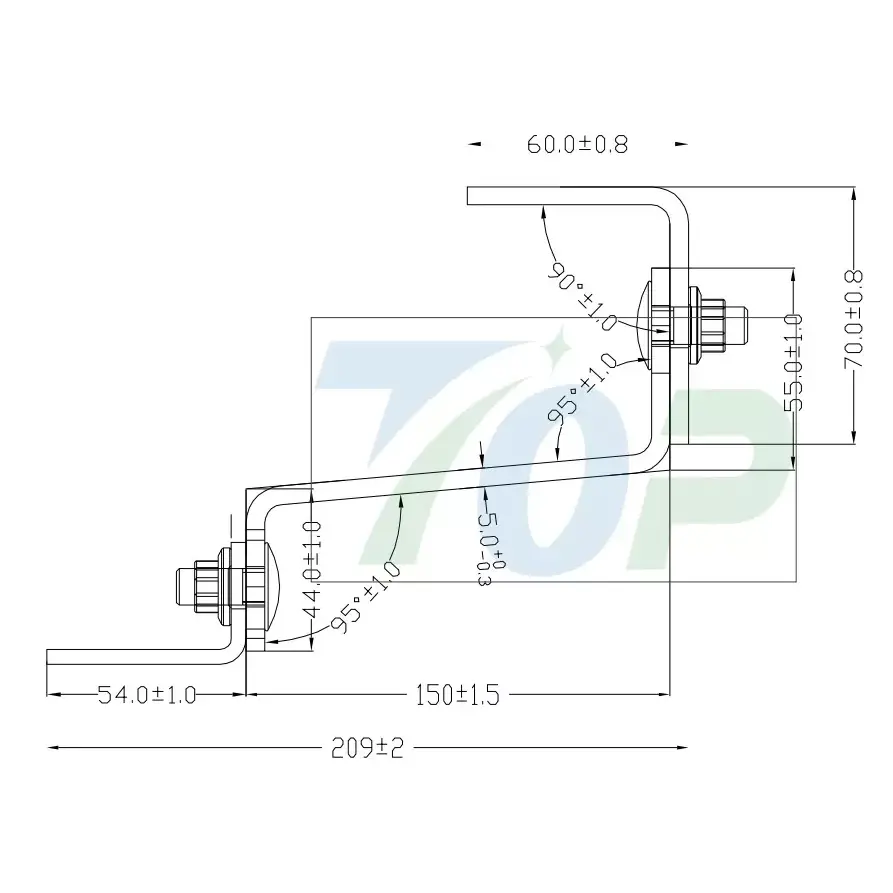

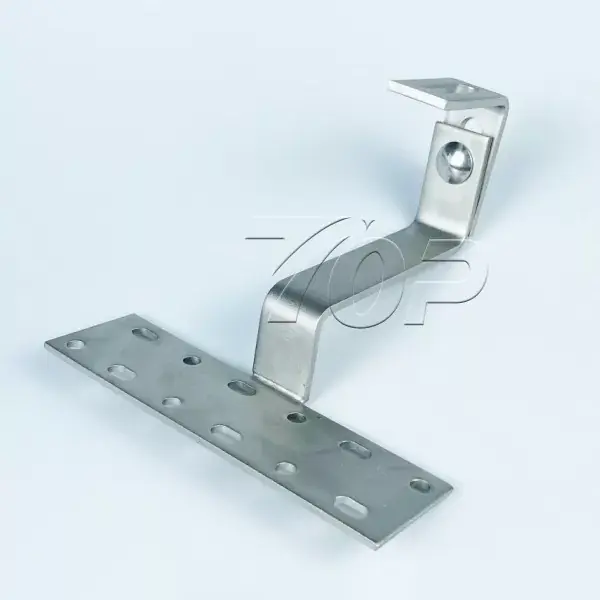

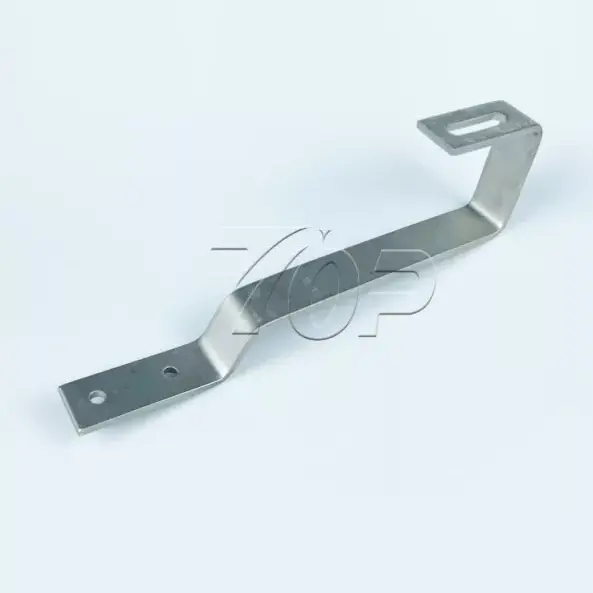

Iščete zanesljivega kitajskega proizvajalca in dobavitelja? Ne iščite več! Topfencesolar je vodilna tovarna, ki ponuja visokokakovosten sistem za pritrditev strešnih kavljev. Topfencesolar konstrukcija strešne kljuke, št. dela: TF-AHK-H12 je dvovišinsko nastavljiva zasnova iz nerjavečega jekla z debelino 5 mm in dolžino od 120 do 150 mm.

Tehnične zahteve:

1. Zvarni prehodi so enakomerno gosti, s čudovito površino, brez spodreza, razpok ali lukenj itd.

2. Odseki so ravni brez ostrih robov, ostrih vogalov ali robov itd.

3. Neidentificirana toleranca se izvaja glede na stopnjo M (GB/T 1804-2000).

4. Brez oznake za pravi kot.

5. Površinska obdelava se izvaja v skladu z zahtevami kupca.

Za razliko od tradicionalne montaže na tla rešitev za montažo na streho učinkovito povečuje stopnjo izkoriščenosti sončne energije. Sistem za pritrditev na strešne kavlje Topfencesolar se pogosto uporablja v stanovanjskih in komercialnih sončnih elektrarnah. Rešitev z uporabo posebne oblike kavlja, oblikovanega na podlagi strešne ploščice, namestitve na strešni leseni nosilec, upogibna oblika telesa kljuke je 100 % lepljenje brez dotika na streho brez poškodb ploščic. In ta zasnova bi lahko ohranila prvotno streho varno brez prodora na streho in zmanjšala minimalno tveganje puščanja vode.

Material:

Sistemi za pritrditev strešnih kavljev Topfencesolar so v glavnem sestavljeni iz nerjavečega jekla, ohranjamo visoko kakovost in vzdržljivost pri dolgoročni uporabi z več kot 25-letno uporabo storitev. Material je nerjaveče jeklo SUS304. In sistem, ki združuje uporabo aluminijastih tirnic Al6005-T5 za močno podporo sončnim kolektorjem na strehi.

Površinska obdelava tirnice za to kljuko: aluminij z ≥15 μm eloksirano površinsko obdelavo.

Zmogljivost: ohranjanje odlične protikorozijske odpornosti aluminijastih struktur v različnih verskih aplikacijah in celo v zapletenem podnebnem okolju.

Certifikati: Kavelj Topfencesolar je v skladu s SGS/CE/TUV in kakovost proizvodnje ustreza standardu SGS.

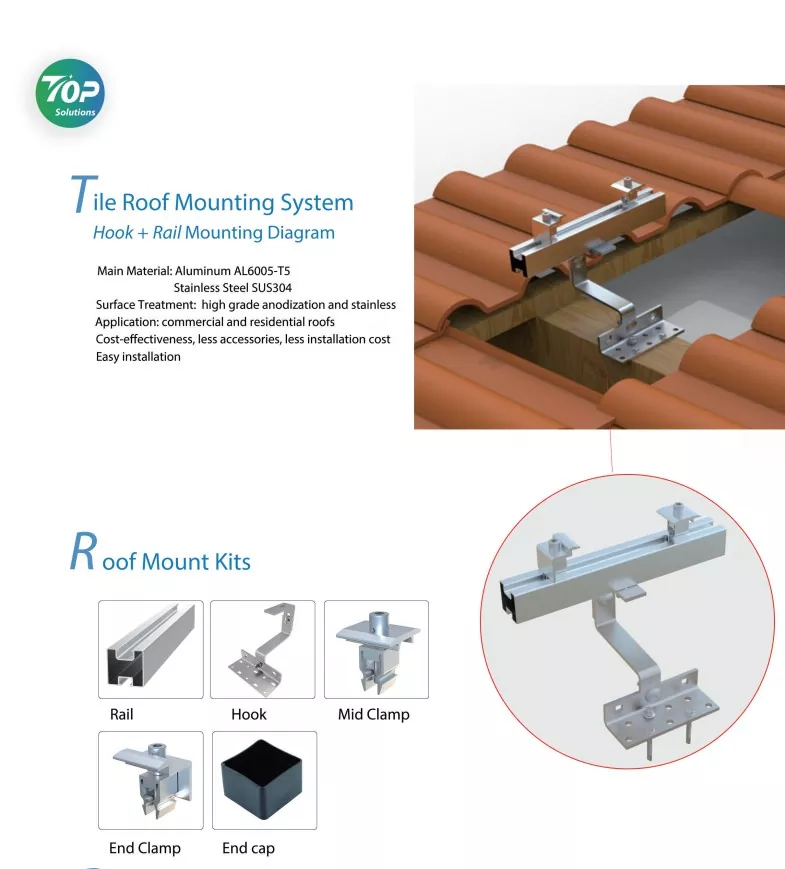

Sestavni deli strešnih kljuk za strešnike:

Utripa: guma

Roka kljuke: jeklo SUS304

Pritrdilni elementi: vijaki/samonavojni zatič

Tirne objemke: sredinska objemka/končna objemka

Prednosti:

Prednost te hitre namestitve strešnih kljuk Topfencesolar je, da je hitra namestitev z najnižjimi stroški in minimalne spremembe prvotne strukture strehe. Tako ima ta sistem za pritrditev na kljuko visoko estetsko privlačnost, ki se zlije s streho.

Imamo tudi možnosti črne barve, ki so znane tudi na evropskem trgu.

Aplikacija ustreza strešnemu sistemu za montažo sončne plošče. Podrobni model vključuje pritrdilne nosilce za strešne kavlje za solarne ploščice + pritrditev aluminijastih tirnic.

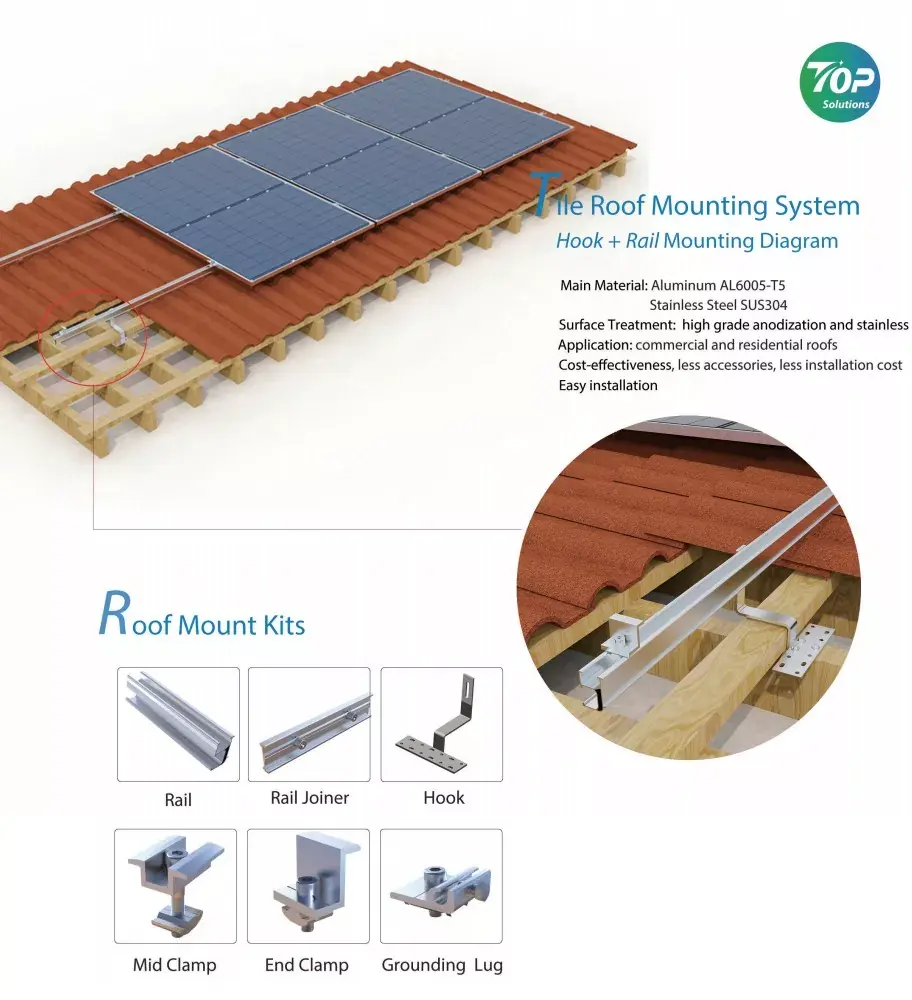

Koraki namestitve:

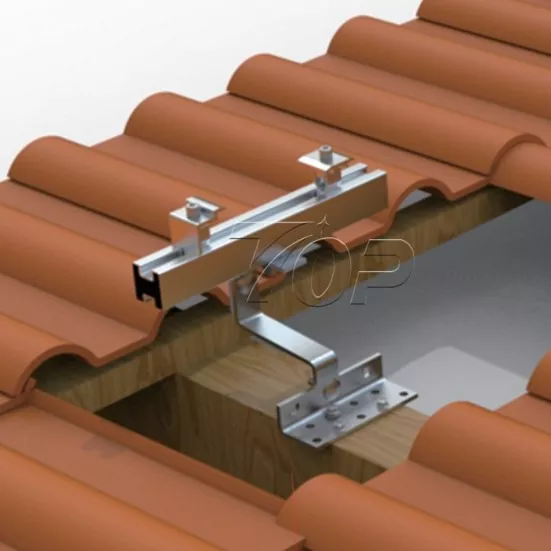

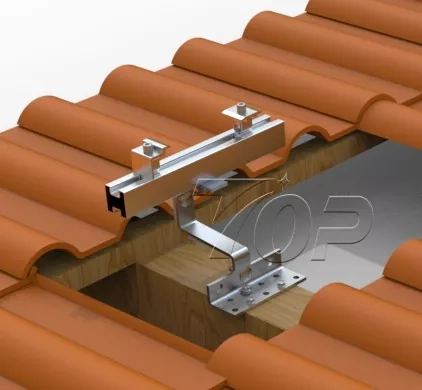

Prvi korak: Celotna struktura sistema na strešni strehi je z uporabo vijakov ali sornikov pritrjena kavelj tirnice na leseni nosilec strehe.

Drugi korak: Montaža aluminijastih tirnic Topfencesolar na kljuke, različne tirnice je treba povezati skupaj s priključki za tirnice.

Tretji korak: Ko so vse strešne kljuke pripravljene in nanje pritrjene aluminijaste tirnice, se pripravite na montažo solarnih kolektorjev. Pred montažo fotonapetostnih panelov potrdite postavitev panelnega niza z inženirsko ekipo Topfencesolar, da dokončate navpično ali ležečo namestitev. Nato postavite fotonapetostne panele v 1 rwo s 4-14 ali več paneli v enem kompletu ali dvema paneloma v eni vrstici, 4-20 enot sončnih panelov v enem stolpcu na tirnicah. Količina plošč v vrstici in stolpcu je odvisna od velikosti strehe in strani, obrnjene proti soncu. O strokovnih podrobnostih, kako načrtovati postavitev sončne plošče na vaši strehi in kakšno moč moči bi lahko vaša streha namestila na streho, se lahko posvetujete z ekipo energetskih inženirjev TOPrfence.

Četrti korak: Povezovanje sončnih kolektorjev na aluminijaste tirnice s Topfencesolar Mid-clmaps in na koncu z End-clmaps za varno zaščito teh sončnih kolektorjev na strehah iz ploščic.

Dejavniki, ki vplivajo na načrtovanje strukture in montažo sončne plošče:

1. Velikost strehe - določa moč, kako veliko lahko namestite na svojo zgradbo.

2. Vrsta strehe: različne vrste streh imajo različne montažne rešitve. Poševna streha iz strešnikov je izbira kavljev s tirnicami ena najboljših rešitev, nižji stroški, visoka trdnost podpore sončne plošče in lahka konstrukcija, ki je dobra za varnost obremenitve teže strehe. Toda kot pri kovinski strehi ali betonski strehi je treba izbrati L noge + konstrukcijo tirnic ali balastne sisteme itd. Prosimo, posvetujte se z ekipo inženirjev Topfencesolar.

3. Dimenzija sončnih kolektorjev in zmogljivost posameznega panela. Povezan je z obremenitvijo konstrukcije.

4. Hitrost vetra. Struktura sistema za pritrditev strešnih kavljev mora biti dovolj močna, da prenese veter od 2 m/s do 70 m/s (povprečna hitrost vetra se šteje za 3 sekunde).

5. Material strukture: trenutno sta jeklo in aluminij najpogostejša in znana, ki se uporabljata v montažnih strukturah, za strešno konstrukcijo je treba izbrati lahek material, zato je najboljša možnost Almuminun. Iz Topfencesolarja je solarni aluminij Al6005-T5 višje kakovosti kot trg.

Prednosti

1. Topfencesolarno zasnovane strešne kljuke za strešne ploščice za solarni montažni sistem so enostavne za montažo, manj oklepajev, hitra namestitev.

2. Naši kompleti strešnih kavljev imajo visokokakovosten postopek eloksiranja in površinsko obdelavo iz nerjavečega jekla. Podpira dolgoročno uporabo.

3. Optimiziran dizajn z manj dodatki je nižji. Na mestih potrebujete le manj dela za namestitev, da zmanjšate stroške namestitve.

4.Topfencesolar ima vrsto različnih tipov kavljev, možnosti podpore, nastavljive za izpolnjevanje različnih strešnih ploščic in pokrivanje Nemčije, Poljske, Avstrije, Španije ali Japonske, Indonezije itd. Trgov.

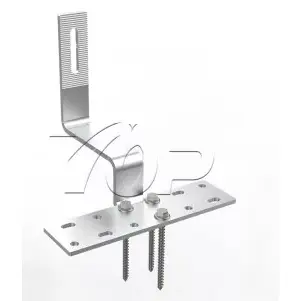

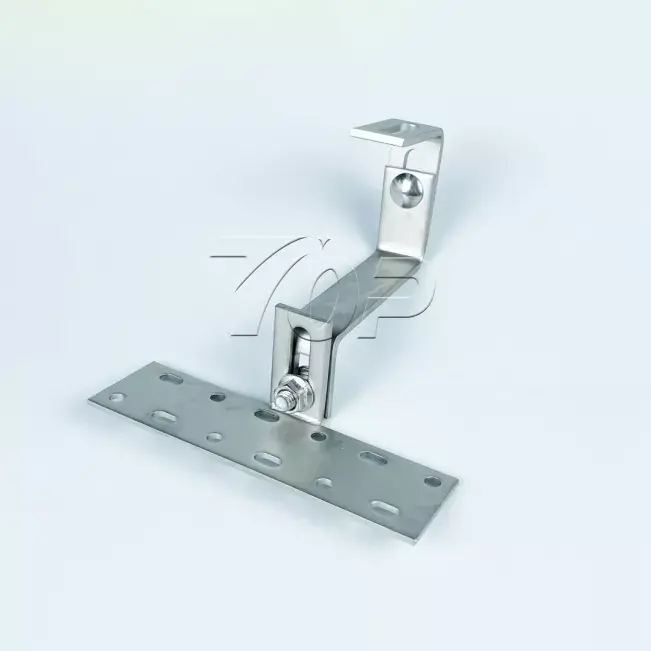

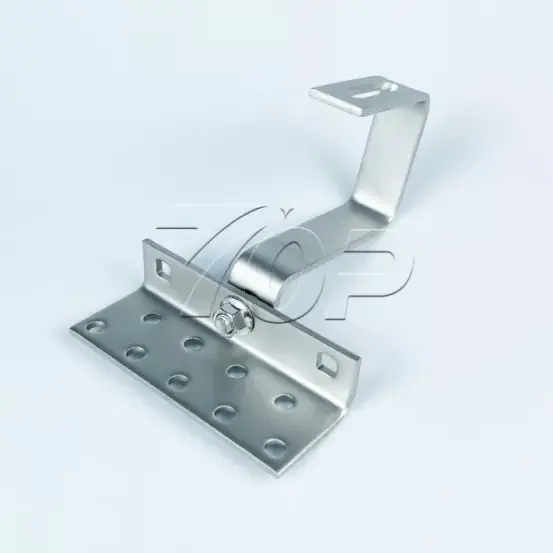

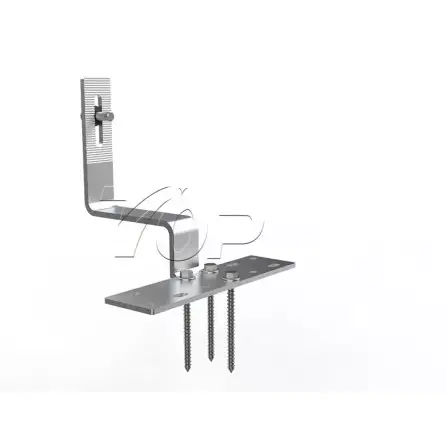

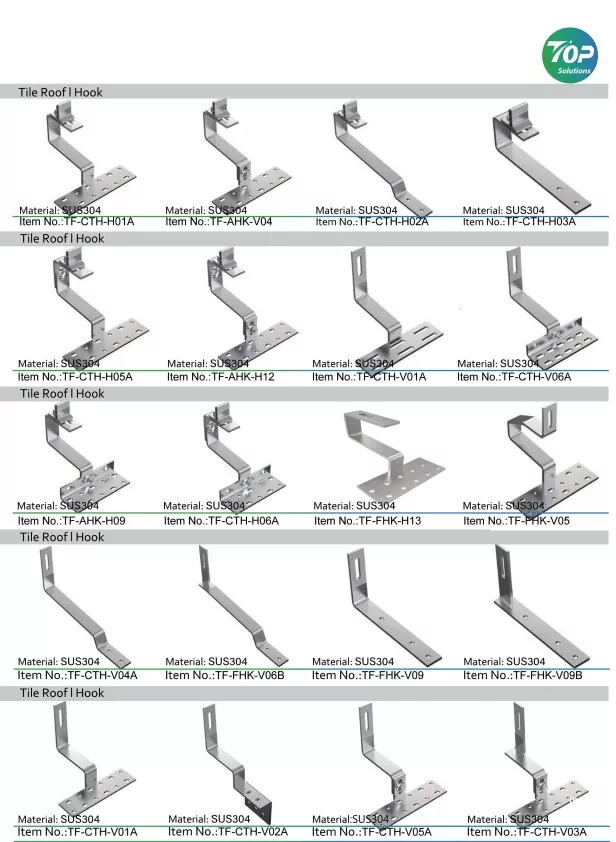

Več možnosti različnih oblik in vrst kavljev:
