Visokokakovosten obešalnik, izdelan na Kitajskem

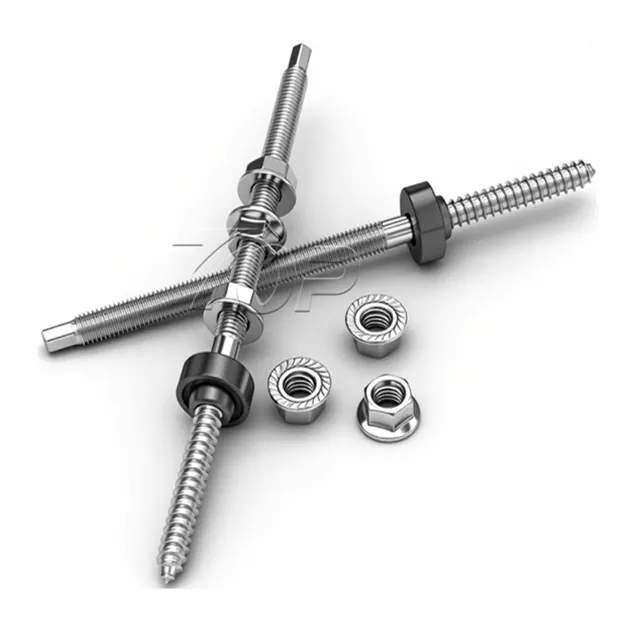

Vijak za obešalo za montažo solarnih konstrukcij, ki ga proizvaja Topfencesolar v mestu proizvodnje vijakov Xiamen na Kitajskem. Sestavljen je iz treh glavnih delov spodaj.

Opis:

Postavka	Material	Velikost	Količina	Teža enote
M10 vijak	SUS304	M10*200	1	0.085
Matica s prirobnico M10	SUS304	M10*15*10	3	0.011
Gumijasta podloga	EPDM	M10*200	1	0.05

Ime izdelka: Vijaki za solarne panele

Material: SUS304/316

Proti rji: visoka učinkovitost

Mesto namestitve: na strehah

Barva: naravna ali po meri

Funkcija: pritrdilni elementi za sončne celice

Vnaprej sestavite pred pošiljanjem

Vijaki za sončne celice so možnost optimizirane strukture, ni potrebna zapletena namestitev. Omogoča poenostavitev in učinkovitejšo montažo strukture solarne plošče, ki nudi zanesljivo podporo fotonapetostnim modulom.

Nosilnost:

Največja obremenitev vetra: Maks. Do 60 m/s

Največja snežna obremenitev: Maks. Do 1,4 KN / m2

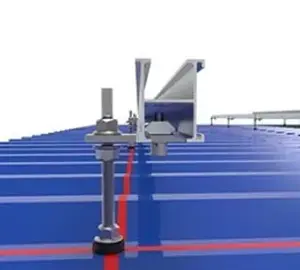

Primerna uporaba strešnih mest: valovita kovinska streha, trapezna streha, sendvič kovinska streha, pločevinasta streha itd.

Več dimenzij:

Uporaba metod:

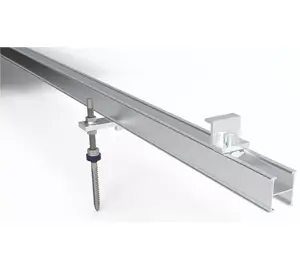

Thesolarni obešalnikse uporablja skupaj s kompletom za montažo L-nogic za pritrditev solarnih tirnic s srednjimi in končnimi sponkami.

Uvodni priročnik

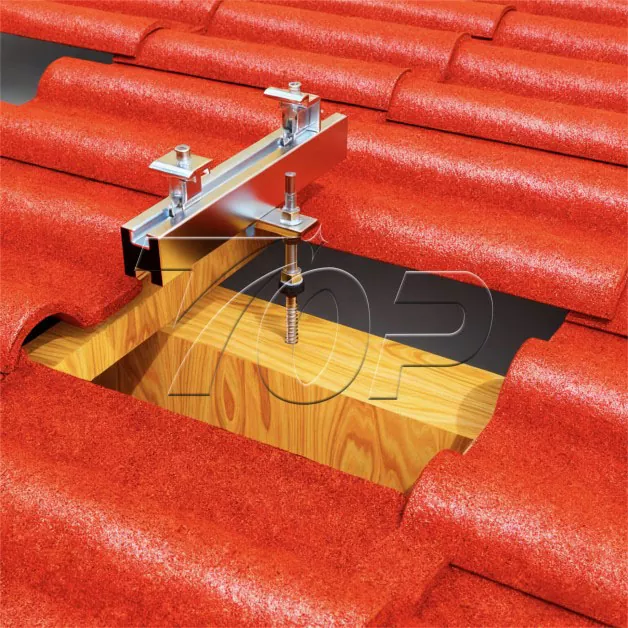

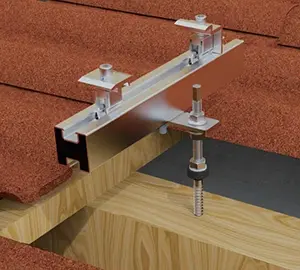

(1) Izmerite streho in predhodno izvrtajte položaj pritrdilne votline na kovinskem nosilcu ali lesenem špirovcu.

(2) Privijte vijake v predhodno izvrtane luknje in se prepričajte, da je plošča EPDM tesno pritrjena na streho, da preprečite nevarnost puščanja vode.

(3) Prilagoditev višine za končno nastavitev plošče visoko nad streho, nato pritrditev zaklepnih matic.

(4) Montirajte blok z L-nogami na vrh in trdno privijte matice s prirobnico M10.

(5) Povezovanje solarnih tirnic s priključki za tirnice, montaža na komplete L-nog.

(7) Namestite sončne celice na konstrukcijo sSrednje in končne objemke za sončne paneleza dokončanje celotnega tlakovanja strehe.
