Kako izbrati pravi solarni strešni kavelj glede na vrsto strešnikov: inženirski vodnik za inštalaterje solarnih sistemov, izvajalce EPC in skupine za nabavo

Zakaj je izbira solarne strešne kljuke kritična inženirska odločitev

Izbira pravilnegasolarni strešni kaveljza a solarni sistem za streho iz ploščicni manjša odločitev o strojni opremi – neposredno določa strukturno stabilnost, nepremočljivo celovitost, učinkovitost namestitve in dolgoročno zanesljivost sredstev. Pri komercialnih in industrijskih projektih streh se slabo ujemastrešni kavelj za solarno montažo na streholahko privede do razpokanih ploščic, vdora vode, okvare dviga zaradi obremenitev vetra in dragih predelav, ki vplivajo na časovne načrte projekta in izpostavljenost garanciji.

Za razliko od kovinskih streh ali ravnih betonskih streh se strehe iz ploščic zelo razlikujejo glede geometrije, debeline, krhkosti, obnašanja pri prenosu obremenitve in omejitev vgradnje. Univerzalni pristop s kavljem je tehnično napačen. Pravilna metoda zahteva ujemanje geometrije kavljev, nastavljivosti višine, zasnove osnovne plošče in razreda materiala za določeno vrsto ploščice in strukturo špirovcev pod njo.

Ta tehnični priročnik ponuja strukturiran okvir za izbiro pravegasolarni strešni kaveljglede na vrsto ploščice. Združuje mehaniko strešne kritine, premisleke o strukturni obremenitvi, zmogljivost materiala in praktično namestitev. Cilj je podpreti inženirske ekipe, vodje nabave in integratorje solarnih sistemov pri sprejemanju podatkovno vodenih odločitev, ki zmanjšujejo tveganje in izboljšujejo donosnost projekta.

1. Zakaj je izbira solarne strešne kljuke strukturna odločitev, ne le izbira komponente

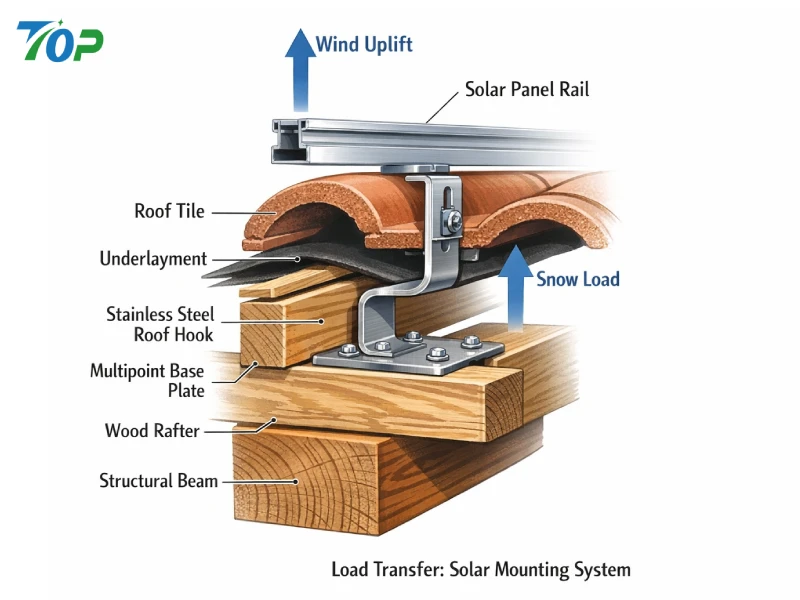

V solarni napeljavi s strešniki služi strešni kavelj kot primarni strukturni vmesnik med fotovoltaično montažno tirnico in nosilnimi špirovci stavbe. Pot obremenitve je naslednja:

• Solarni modul → montažna letev → strešni kavelj → konstrukcijski špirovec → konstrukcija stavbe

Sama ploščica jenekonstrukcijski nosilni element. Večina ploščic iz gline, betona in skrilavca je zasnovana predvsem za zaščito pred vremenskimi vplivi, ne za koncentrirane mehanske obremenitve. Ko asolarna montaža za streho iz ploščicČe je sistem nameščen, mora kavelj prenesti obremenitve neposredno na špirovce, pri tem pa preprečiti prekomerno obremenitev okoliških ploščic.

Z inženirskega vidika mora kavelj vzdržati:

• Prosta obremenitev (moduli + tirnice + montažna oprema)
• Dvig vetra in sesalne obremenitve
• Snežne obremenitve (kjer je primerno)
• Toplotne raztezne napetosti
• Dinamična utrujenost nad 25 let

Mednarodni strukturni standardi, kot je ASCE 7 (Ameriško združenje gradbenih inženirjev, 2022), poudarjajo, da je treba solarne sisteme na strehah oceniti glede obremenitev vetra glede na višino stavbe, kategorijo izpostavljenosti in lokalno hitrost vetra. Zato je treba izbrati strešne kljuke z zadostno nosilnostjo in preizkušenimi podatki o zmogljivosti.

Ignoriranje teh strukturnih realnosti poveča tveganje za:

• Pokanje ploščice zaradi koncentracije točkovne obremenitve
• Deformacija kljuke pod dvigom
• Izvlečenje pritrdilnih elementov iz premajhnih špirovcev
• Vdor vode zaradi nepravilnega odmika ploščic

Zato je izbira astrešni kavelj iz nerjavečega jeklane gre le za odpornost proti koroziji – gre za zagotavljanje strukturne združljivosti s strešnim sistemom.

2. Razumevanje običajnih vrst strešnih streh, ki se uporabljajo v solarnih projektih

Različne geometrije ploščic zahtevajo bistveno različnesolarni strešni kaveljkonfiguracije. Spodaj je tehnična razčlenitev običajnih tipov strešnih streh, ki se pojavljajo v stanovanjskih, komercialnih in lahkih industrijskih solarnih projektih.

2.1 Ravna streha iz betonskih ploščic

Ravne betonske ploščice se pogosto uporabljajo v Evropi, Avstraliji in delih Azije. Običajno so debeline od 10 do 15 mm in imajo prekrivajoče se med seboj profile.

Strukturne značilnosti:

• Relativno visoka tlačna trdnost
• Zmerna krhkost
• Enoten profil ravne površine
• Fiksni navpični razmik ploščic

neersolarna montaža za ravno streho iz ploščicPri uporabi je glavni izziv pri oblikovanju zagotoviti zadosten razmik med kljuko in spodnjo stranjo ploščice. Če višina kljuke ni zadostna, bo ploščica ležala neposredno na kljuki in ustvarila koncentrirane točke napetosti.

Priporočeni premisleki:

• Strešni kavelj z nastavljivo višino
• Široka osnovna plošča za sidranje špirovcev
• Minimalna razdalja med ploščicami je 3–5 mm

2.2 Španska/rimska ukrivljena streha iz ploščic

Španske ali rimske ploščice imajo valovit profil z izmeničnimi konveksnimi in konkavnimi krivuljami. Te ploščice so pogoste v sredozemskem podnebju in v stanovanjskih stavbah višjega cenovnega razreda.

Inženirski izzivi:

• Stik z neravno površino
• Spremenljiva višina ploščice
• Omejen prostor za namestitev med krivinami
• Večje tveganje zloma med dvigovanjem

Zasolarna montaža za streho iz španskih ploščic, standardni ploščati trnek pogosto ni primeren. Kavelj mora imeti:

• Razširjeno območje navpične nastavitve
• Ozka zgornja roka za prileganje pod ukrivljeno ploščico
• Optimiziran stranski odmik za poravnavo s špirovcem

Neustrezna geometrija ukrivljenosti pogosto povzroči nepravilno sedenje in izpostavljenost vodni poti.

2.3 Streha iz skrilavca

Skrilavec je strešni material iz naravnega kamna, znan po vzdržljivosti in estetiki, vendar je pod točkovno obremenitvijo izjemno krhek.

Ključni pomisleki:

• Nizka toleranca za napetost pri vrtanju
• Tanka debelina ploščice
• Visoki nadomestni stroški

neersolarna montaža za streho iz skrilavcapogosto so potrebne namestitve, ultra tanke kljuke ali specializirani utripajoči sistemi. Nepravilno dvigovanje ploščic iz skrilavca lahko povzroči nevidne mikrozlome, ki se kasneje širijo pod termičnim ciklom.

Ker ima skrilavec minimalno upogibno trdnost, mora biti poravnava osnovne plošče natančna, da se prepreči prenos navora na površino ploščice.

2.4 Streha iz glinenih ploščic

Glinene ploščice so lahke, a zelo krhke. Kažejo dobro vremensko odpornost, vendar omejeno strukturno odpornost na koncentrirano obremenitev.

Pogosta tveganja vsolarni sistemi za streho iz ploščicUporaba glinenih ploščic vključuje:

• Pokanje zaradi premočnega zategovanja
• Vdor vode, če ploščice niso pravilno nameščene
• Neenakomeren razmik ploščic, ki vpliva na postavitev kavljev

Nastavljivstrešni kavelj za streho iz ploščicz ojačeno spodnjo roko in natančnim odmikom od ploščic je bistvenega pomena.

2.5 Streha iz asfaltnih skodel (primerjalna referenca)

Čeprav niso sistem ploščic, se asfaltne skodle pogosto primerjajo s strešnimi ploščicami. Pri uporabi skodel se namesto tradicionalnih kavljev za ploščice običajno uporabljajo L-noge z obrobo.

To razlikovanje je kritično. Poskus uporabe strešnih kljuk za strešnike na sistemih skodel – ali obratno – ogroža celovitost hidroizolacije in krši standardne prakse namestitve (International Code Council, 2021).

3. Temeljna inženirska merila za izbiro pravilne solarne strešne kljuke

Pri izbiri aproizvajalec solarnih strešnih kljukali ocenjevanje modelov kavljev, morajo ekipe za nabavo in inženiring oceniti naslednjih pet tehničnih dimenzij.

3.1 Višina kljuke in nastavljivo območje

Debelina ploščic in višina prekrivanja se razlikujeta glede na proizvajalca in regijo. Nenastavljiv kavelj tvega nezadostno zračnost ali preveliko režo, ki ogroža prenos obremenitve.

Najboljša praksa:

• Vertikalna nastavljivost ≥ 30–50 mm
• Razmak za preprečevanje neposrednega stiskanja ploščic
• Združljivost s sistemi skupnega voda

Prilagodljivost izboljša prilagodljivost polja in zmanjša potrebo po več inventarjih SKU.

3.2 Zasnova osnovne plošče in porazdelitev obremenitve

Osnovna plošča pritrdi kavelj na špirovec. Ozka ali tanka podlaga poveča koncentracijo napetosti v pritrdilnih elementih in zmanjša odpornost na izvlek.

Glede na raziskavo o strukturnih pritrdilnih elementih (American Wood Council, 2018) je zmogljivost umika odvisna od globine vgradnje in gostote lesa. Zato:

• Debelina osnovne plošče ≥ 4–5 mm iz nerjavečega jekla
• Najmanj dva konstrukcijska pritrdila
• Skladnost z robno razdaljo

3.3 Vrsta materiala in odpornost proti koroziji

Najbolj premiumstrešne kljuke iz nerjavečega jeklauporabite SUS304 ali SUS316.

• SUS304: Primerno za notranja okolja
• SUS316: Priporočljivo za obalna območja ali območja z visoko slanostjo

Korozija sčasoma zmanjša trdnost prečnega prereza. Za sisteme s 25-letno načrtovano življenjsko dobo mora izbor materiala ustrezati kategoriji izpostavljenosti okolja (ISO 9223).

3.4 Vodoodporna integracija

Dvigovanje ploščic ustvari začasno izpostavljenost podlage. Nepravilna ponovna namestitev ali manjkajoča utripa poveča tveganje puščanja.

Najboljša praksa:

• EPDM tesnilne blazinice
• Združljivo utripanje, kjer je potrebno
• Obrezovanje ploščic namesto prekomerne sile

3.5 Združljivost s postavitvijo špirovcev

Namestitev kavljev je omejena z razmikom špirovcev, običajno 400–600 mm. Če geometrija kavlja ne omogoča bočnega odmika, postane namestitev neučinkovita in strukturno ogrožena.

Naprednosolarni strešni kaveljmodeli vključujejo stransko nastavljivost za poravnavo s konstrukcijskimi elementi brez obremenjevanja ploščic.

4. Analiza tveganja: Posledice nepravilne izbire strešne kljuke

Neprimernosolarna montaža na streho iz ploščicizbira komponent se poveča:

• Čas namestitve za 15–30 %
• Materialni odpad zaradi razbitih ploščic
• Izpostavljenost garanciji za zahtevke zaradi puščanja
• Strukturna odgovornost pri dogodkih dvigovanja vetra

Okvare zaradi vetra so bile dokumentirane v solarnih sistemih na strehah, kjer so bile uporabljene neustrezne metode pritrditve (Kopp et al., 2012). Medtem ko so moduli pogosto deležni glavne pozornosti, priključna strojna oprema pogosto določa preživetje sistema.

Za skupine za nabavo morajo skupni stroški namestitve vključevati zmanjševanje tveganja – ne le cene enote strojne opreme.

5. Strateški vidiki nabave za komercialne projekte

Za komercialne projekte na več lokacijah je standardizacija asolarna montaža za streho iz ploščicrešitev izboljša:

• Nadzor zalog
• Učinkovitost usposabljanja za namestitev
• Doslednost zagotavljanja kakovosti
• Dolgoročna predvidljivost vzdrževanja

Vendar pa standardizacija ne sme preglasiti inženirske združljivosti. Pravilen pristop je izbrati proizvajalca, ki je sposoben:

• Zagotavljanje poročil o strukturnih preskusih
• Ponuja nastavljive oblike kavljev
• Podpira prilagajanje za edinstvene geometrije ploščic
• Zagotavljanje doslednosti serije za velika naročila

V okoljih z velikim obsegom naročil izberite pravoproizvajalec solarnih strešnih kljukpostane odločitev o strateškem partnerstvu in ne transakcijski nakup.

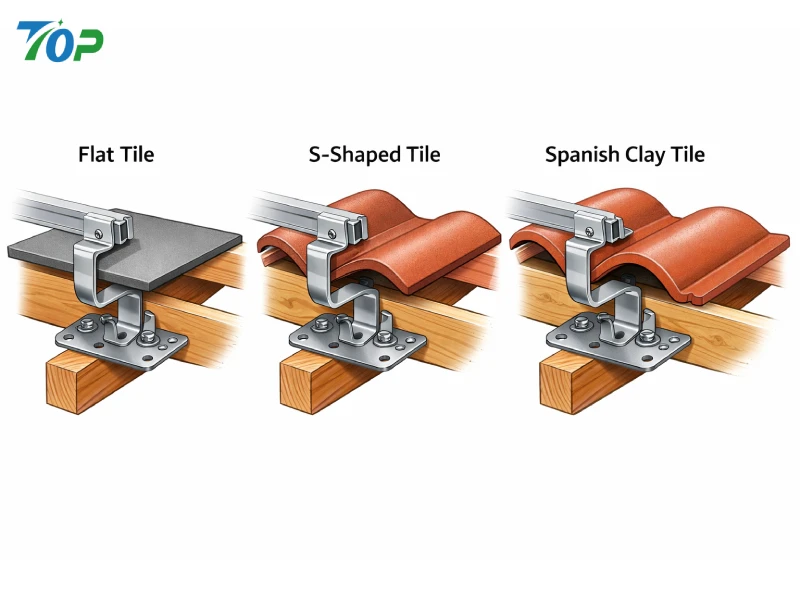

6. Izbirna matrica solarnih strešnih kavljev glede na vrsto strešnika

Za inženirske ekipe, ki upravljajo večsolarna montaža na streho iz ploščicprojektov po regijah, orodje za strukturirano primerjavo bistveno izboljša učinkovitost odločanja. Namesto da izberete asolarni strešni kaveljtemelji izključno na videzu ali ceni, pri izbiri je treba upoštevati združljivost geometrije, obnašanje pri prenosu obremenitve, izpostavljenost okolju in toleranco vgradnje.

Spodnja matrika ponuja praktičen referenčni okvir za ujemanje vrst kavljev s kategorijami strešnikov. Končna inženirska validacija mora vedno upoštevati konstrukcijske izračune, specifične za lokacijo, v skladu z lokalnimi gradbenimi predpisi.

Vrsta ploščice	Priporočena konfiguracija kljuke	Zahteva po nastavljivosti	Razred materiala	Stopnja tveganja namestitve	Inženirske opombe
Ravna betonska ploščica	Standardna nastavljiva ploščata kljuka	Navpična nastavitev 30–50 mm	SUS304 (notranji) / SUS316 (obalno)	Srednje	Zagotovite razdaljo med ploščicami ≥3 mm, da preprečite stiskanje
Španska/rimska ukrivljena ploščica	Podaljšan nastavljiv kavelj z ozkim krakom	50 mm+ navpično območje	SUS304 / SUS316	visoko	Zahteva z ukrivljenostjo združljiv nadlaket in stranski odmik
Skrilavec Tile	Izjemno tanek kavelj ali utripajoči integriran sistem	Minimalna višina, natančna poravnava	Zaželeno je SUS316	Zelo visoko	Izogibajte se točkovni obremenitvi na skrilavcu; razmislite o utripajoči integraciji
Glinena ploščica	Ojačana nastavljiva kljuka za spodnji del roke	30–40 mm	SUS304 / SUS316	visoko	Preprečite prekomerno zategovanje; vzdržujte enakomerno ponovno namestitev ploščic

Ta izbirna matrika dokazuje, da ni univerzalnegastrešni kavelj za streho iz ploščicaplikacije. Vsaka konfiguracija mora ustrezati geometriji ploščic in strukturnemu obnašanju.

7. Podrobni inženirski premisleki po kategoriji ploščic

7.1 Ravna streha iz betonskih ploščic: strukturna stabilnost z nadzorovanim odmikom

Sistemi ravnih strešnikov so v primerjavi z ukrivljenimi strehami ali strehami iz skrilavca sorazmerno prijazni do polagalcev. Vendar lahko neustrezna izbira višine kljuke še vedno povzroči stiskanje ploščic ali nestabilnost dviga.

Ključna področja inženiringa:

• Zadostna debelina kraka kljuke, da se upre upogibu pri dviganju vetra
• Širina osnovne plošče je združljiva s standardnim razmikom špirovcev (400–600 mm)
• Najmanj dva strukturna vijaka na kavelj
• Skladnost z zahtevami za izračun vetrne obremenitve ASCE 7

V območjih z močnim vetrom lahko dvižne sile presežejo 2,0 kPa, odvisno od klasifikacije strešnih con (ASCE, 2022). Zato je preverjanje dovoljenega izvlečnega upora pritrdilnih elementov bistveno pri izbiri asolarna montaža za ravno streho iz ploščic.

7.2 Streha iz španskih/rimskih ploščic: Upravljanje ukrivljenosti in prenosa obremenitve

Sistemi ukrivljenih ploščic uvajajo asimetrične poti obremenitve. Kavelj mora biti most med konkavnimi in konveksnimi površinami ploščic brez ustvarjanja koncentracije napetosti.

Kritični parametri načrtovanja:

• Toleranca ukrivljenosti nadlakti
• Bočna nastavljivost za poravnavo špirovcev
• Podaljšana navpična višina za čiščenje grebenov vrhnjih ploščic
• Strukturno preskušanje v pogojih ekscentrične obremenitve

Ker se ukrivljene ploščice med namestitvijo pogosto lomijo, izberite nastavljivesolarni strešni kaveljzmanjša stroške predelave in skrajša cikle namestitve.

7.3 Streha iz skrilavca: natančna izdelava in zmanjševanje tveganja

Namestitev strehe iz skrilavca zahteva najvišjo inženirsko disciplino. Za razliko od gline ali betona skrilavec ne prenaša udarca ali koncentriranega navora.

Zasolarna montaža za streho iz skrilavcasistemov, upoštevajte:

• Geometrija kljuke z nizkim profilom
• Strategija predvrtanja z vodotesno membransko zaščito
• Integracija s kovinsko obrobo, kjer je dovoljeno
• Uporaba proti koroziji odpornega SUS316 za zagotavljanje dolgoročne vzdržljivosti

Napake pri vgradnji streh iz skrilavca pogosto povzročijo latentne okvare – mikrorazpoke, ki se širijo zaradi ciklov zmrzovanja in odmrzovanja (International Code Council, 2021).

7.4 Streha iz glinenih ploščic: nadzor krhkosti in navora

Glinene ploščice imajo nizko natezno trdnost in omejeno upogibno toleranco. Premočno zategovanje pritrdilnih elementov je eden najpogostejših vzrokov zloma.

Najboljše prakse:

• Pritrdilna orodja z nadzorom navora
• Enotno obrezovanje ploščic za razdaljo od kavljev
• Zasnova osnovne plošče za porazdelitev napetosti
• Vizualni pregled po ponovni namestitvi ploščic

Izbira okrepljenegastrešni kavelj iz nerjavečega jeklaizboljša konstrukcijsko zanesljivost glinenih strešnih sistemov.

8. Pogoste napake pri namestitvi, ki povečujejo tveganje projekta

Čez komercialosolarna montaža na streho iz ploščicprojektov, naslednje ponavljajoče se napake prispevajo k prekoračitvi stroškov in dolgoročni odgovornosti:

8.1 Uporaba univerzalnega kavlja za vse vrste ploščic

Poskus standardizacije z uporabo modela z enim kavljem pogosto vodi do neusklajenosti in poškodb ploščic. Potrebne so rešitve, specifične za geometrijo.

8.2 Ignoriranje variacije območja obremenitve z vetrom

Strešni vogali in robovi so izpostavljeni večjim dvižnim silam. Razmik med kljukami mora odražati klasifikacijo območij po strukturnih kodah.

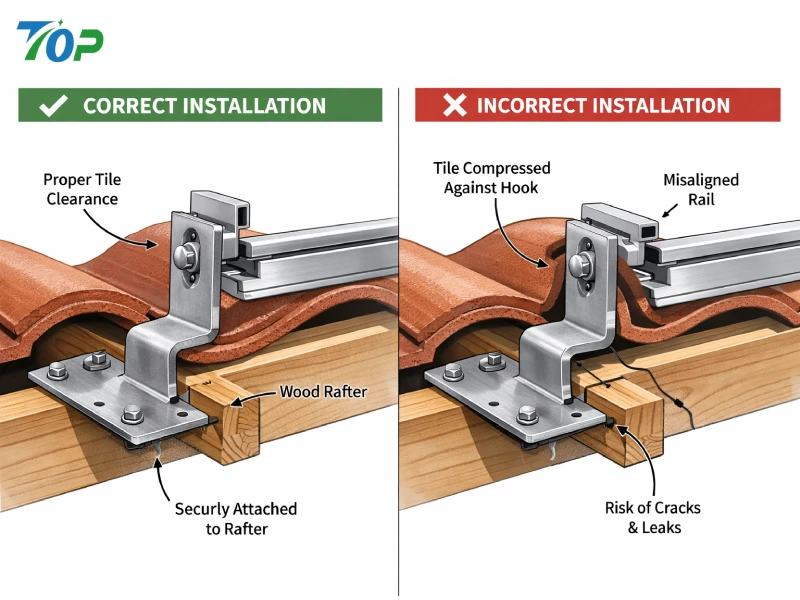

8.3 Nezadostna razdalja od ploščic

Neposreden stik ploščice s kavljem prenese obremenitev na krhke strešne materiale, kar poveča tveganje zloma.

8.4 Neustrezna globina vgradnje pritrdilnega elementa

Zmogljivost izvleka sponk je odvisna od globine vgradnje in gostote lesa (American Wood Council, 2018). Podcenjevanje teh parametrov zmanjša varnostne rezerve sistema.

8.5 Neupoštevanje toplotnega raztezanja

Montažne letve iz nerjavečega jekla in aluminija se širijo z različnimi stopnjami. Nepravilna zasnova lahko povzroči dolgotrajno obremenitev kaveljskih povezav.

9. Učinkovitost namestitve in optimizacija stroškov dela

Izbira pravilnegaproizvajalec solarnih strešnih kljuklahko bistveno vpliva na učinkovitost namestitve.

Lastnosti, ki izboljšujejo produktivnost na terenu:

• Vnaprej sestavljene nastavljive komponente
• Jasna dokumentacija o strukturni obremenitvi
• Doslednost serije za velika naročila
• Združljiva zasnova železniškega vmesnika

Študije o produktivnosti gradnje kažejo, da poenostavitev namestitve skrajša delovni čas za 10–25 % v ponavljajočih se sistemih (Gould & Joyce, 2014). V velikih strešnih solarnih portfeljih takšni prihranki bistveno vplivajo na marže projekta.

10. Tehnično preverjanje obremenitve in dokumentacija

Za komercialne razvijalce sončne energije in izvajalce EPC je dokumentacija bistvena. Zanesljivsolarni strešni kaveljdobavitelj mora zagotoviti:

• Poročila o preskusih mehanskih obremenitev
• Materialni certifikati (SUS304 / SUS316)
• Podatki analize končnih elementov (če so na voljo)
• Razvrstitev odpornosti proti koroziji
• Zapisi o sledljivosti kontrole kakovosti

Raziskave testiranja obremenitve z vetrom (Kopp et al., 2012) kažejo, da je celovitost pritrditve pogosto omejevalni dejavnik pri delovanju strešnega sistema. Zato je treba izbiro trnka potrditi z mehanskimi dokazi in ne s predpostavkami.

11. Analiza stroškov in koristi: Onkraj cene na enoto

Odločitve o javnih naročilih morajo upoštevati vrednost življenjskega cikla in ne začetne stroške na enoto. Nižja cenastrešni kavelj za streho iz ploščicki nima prilagodljivosti ali strukturnega certifikata, lahko povzroči:

• Višji stroški zamenjave ploščic
• Podaljšano trajanje namestitve
• Zavarovalniški spori po vremenskih dogodkih
• Zmanjšana dolgoročna zanesljivost

Pristop skupnih stroškov vključuje:

• Stroški materiala
• Stroški dela
• Stroški zmanjšanja tveganja
• Izpostavljenost garancije
• Predvidljivost vzdrževanja

Ko se ovrednoti celostno, je zasnovano nastavljivosolarni strešni kaveljsistemi pogosto zagotavljajo boljšo donosnost naložb v velikih komercialnih portfeljih.

12. Kako izbrati pravega proizvajalca solarnih strešnih kavljev za velike projekte

Pri komercialnem in portfeljskem razvoju sončne energije na strehi je izbira aproizvajalec solarnih strešnih kljukje odločitev o strateškem inženiringu in obvladovanju tveganj. Proizvajalčeva sposobnost načrtovanja, nadzor proizvodnje in preglednost dokumentacije neposredno vplivajo na učinkovitost namestitve, strukturno zanesljivost in dolgoročno zmogljivost sredstev.

Poleg ocenjevanja cene in časa dostave morajo ekipe za nabavo in inženiring pri izbiri virov oceniti naslednje dimenzijesolarni strešni kaveljsistemi za projekte solarne montaže strešnih ploščic.

12.1 Inženirske zmogljivosti in strukturna validacija

Kvalificirani proizvajalec mora zagotoviti podatke o mehanski validaciji, ki prikazujejo nosilnost v simuliranih pogojih dviga vetra in tlaka navzdol.

Ključni dokumenti, ki jih je treba zahtevati:

• Poročila o preskusih statične obremenitve
• Certificiranje natezne trdnosti materiala
• Dokumentacija analize končnih elementov (FEA).
• Preverjanje združljivosti pritrdilnih elementov
• Klasifikacija odpornosti proti koroziji po ISO 9223

Pritrdilni sistemi so pogosto najšibkejši člen strešnih solarnih naprav. Raziskave vetrne tehnike potrjujejo, da je treba strešne sisteme ovrednotiti kot integrirane strukturne sklope in ne kot izolirane komponente (Kopp et al., 2012). Dobavitelj, ki ne more zagotoviti dokumentiranih dokazov o preskusih, predstavlja projektno tveganje, ki se mu je mogoče izogniti.

12.2 Kakovost materiala in sledljivost

Najbolj visoko zmogljivstrešne kljuke iz nerjavečega jeklaso izdelani iz nerjavečega jekla SUS304 ali SUS316. Vendar samo kakovost materiala ne zadošča; sledljivost in doslednost sta enako pomembni.

Za javna naročila v obsegu portfelja morajo sistemi nadzora kakovosti vključevati:

• Certificiranje materiala na ravni serije
• Pregled tolerance dimenzij
• Preverjanje konsistence površinske obdelave
• Pregled celovitosti zvara (če je primerno)

Korozija sčasoma zmanjša efektivno površino prečnega prereza in strukturno trdnost. Za obalna območja ali regije z visoko vlažnostjo se običajno priporoča SUS316 za ohranitev 25-letne vzdržljivosti.

12.3 Prilagodljivost in optimizacija SKU

Proizvajalci, ki ponujajo modularne nastavljive oblike kavljev, zmanjšujejo zapletenost zalog. Namesto skladiščenja več modelov s fiksno višino, nastavljivostrešni kavelj za streho iz ploščicsistemi lahko pokrivajo ravne, glinene in srednje ukrivljene ploščice.

Ta prožnost izboljša:

• Učinkovitost skladišča
• Prilagodljivost namestitve
• Zmanjšane spremembe polja
• Hitrejši cikli nabave

Z vidika stroškov življenjskega cikla prilagodljivi sistemi kavljev pogosto zagotavljajo višjo dolgoročno vrednost v primerjavi z nizkocenovnimi alternativami s fiksno geometrijo.

12.4 Proizvodna zmogljivost in stabilnost dobave

Veliki komercialni solarni portfelji zahtevajo dosledne dobavne razporede. Motnje v dobavi strojne opreme za montažo lahko povzročijo zamude pri namestitvenih ekipah in vplivajo na časovne načrte zagona.

Zanesljivsolarna montaža za streho iz ploščicdobavitelj mora dokazati:

• Razširljive proizvodne linije
• Preglednost dobavnih rokov
• Izvozna logistična zmogljivost
• Dosledna ponovljivost dimenzij

Doslednost je še posebej pomembna, ker lahko dimenzionalne razlike v višini kljuke ali poravnavi osnovne plošče povzročijo neusklajenost tirnic na dolgih strešnih razponih.

13. Model inženirskega sodelovanja za komercialne instalacije

Za komercialne portfelje in portfelje streh z več zgradbami je sodelovanje med monterjem inproizvajalec solarnih strešnih kljukse mora zgoditi pred dokončanjem kosovnice.

Optimiziran potek dela običajno vključuje:

1. Pregled dokumentacije o strešni konstrukciji
2. Identifikacija vrste ploščic in merjenje debeline
3. Izračun obremenitve vetra in snega po lokalni kodi
4. Načrtovanje postavitve razmika med kljukami
5. Specifikacija strukturnih pritrdilnih elementov
6. Validacija prototipa (če je potrebno)

Integracija teh korakov med predizgradnjo zmanjša naročila za spremembe in prilagoditve na terenu. V skladu z ASCE 7 (2022) morajo sistemi na strehah upoštevati pritiske vetra, specifične za območje. Inženirski vložek na stopnji pritrditve zagotavlja skladnost in izboljša strukturno odpornost.

14. Premisleki o dolgoročni učinkovitosti solarne montaže na streho iz ploščic

Pri ocenjevanjusolarni strešni kaveljsistemov je dolgoročna zanesljivost enako pomembna kot zmogljivost začetne namestitve.

14.1 Toplotno raztezanje in utrujenost

Solarne montažne letve so običajno iz aluminija, medtem ko so kljuke iz nerjavečega jekla. Diferencialna ekspanzija med materiali uvaja ciklične napetosti na priključnih točkah. V 25-letni življenjski dobi postane odpornost proti utrujenosti pomembna.

14.2 Razvrstitev korozijskega okolja

ISO 9223 kategorizira ravni atmosferske korozivnosti. Obalna okolja (kategorije C4–C5) zahtevajo materiale z večjo odpornostjo proti koroziji. V takih primerih se priporoča SUS316 za preprečevanje luknjičaste korozije.

14.3 Dostopnost vzdrževanja

Kavlji morajo omogočati pregled brez popolne odstranitve modula. Učinkovita zasnova vzdrževanja izboljša dolgoročno stabilnost delovanja.

15. Pogosta vprašanja o solarnih strešnih kavljih

15.1 Ali lahko ena solarna strešna kljuka ustreza vsem vrstam strešnikov?

Ne. Geometrija ploščic se zelo razlikuje. Prilagodljivi dizajni lahko pokrivajo več kategorij ploščic, vendar skrilavci in zelo ukrivljene španske ploščice pogosto zahtevajo posebne konfiguracije.

15.2 Kako izmerim višino ploščice, preden izberem kavelj?

Izmerite skupno debelino ploščic in višino prekrivanja. Prepričajte se, da izbrana višina kljuke zagotavlja zadosten odmik brez stiskanja površine ploščice.

15.3 Kateri material je najboljši za sončno montažo obalnih strešnikov?

Nerjaveče jeklo SUS316 je priporočljivo za okolja z visoko slanostjo ali morsko okolje zaradi izboljšane odpornosti proti koroziji.

15.4 Koliko strešnih kljuk je potrebnih na kilovat?

Količina kavljev je odvisna od klasifikacije vetrovnega območja, velikosti modula in razpona tirnice. Strukturni izračuni morajo upoštevati merila obremenitve ASCE 7.

15.5 Ali solarne strešne kljuke zahtevajo obrobo?

V nekaterih strešnih sistemih s ploščicami je priporočljiva integracija obrobe ali vodoodporne membrane za izboljšanje dolgoročnega preprečevanja puščanja.

15.6 Kaj povzroča pokanje ploščic med polaganjem?

Pogosti vzroki vključujejo nezadostno razdaljo, prezategnjenost, nepravilno tehniko dviganja in neenakomerno porazdelitev bremena.

15.7 Kako se lahko skrajša čas namestitve?

Uporaba nastavljivih vnaprej sestavljenih kavljev in standardiziranih vmesnikov tirnic znatno izboljša učinkovitost namestitve.

16. Strateški sklep: inženirska natančnost spodbuja donosnost projekta

Izbira pravilnegasolarni strešni kaveljza asolarni sistem za streho iz ploščicje večdimenzionalna inženirska odločitev. Geometrijo ploščic, obnašanje pri prenosu obremenitve, korozijsko okolje in delovni potek namestitve je treba oceniti skupaj.

Za projekte komercialnega obsega sistem pritrditve določa:

• Strukturna skladnost
• Produktivnost namestitve
• Izpostavljenost garancije
• Stroški vzdrževanja življenjskega cikla
• Zanesljivost na ravni portfelja

Dobro oblikovan nastavljivstrešni kavelj za streho iz ploščicaplikacij zmanjša negotovost polja, izboljša porazdelitev obremenitve in izboljša vodotesno celovitost. Če so podprti z dokumentirano strukturno validacijo in konsistentnostjo proizvodnje, takšni sistemi zagotavljajo dolgoročno stabilnost in merljive stroškovne prednosti.

Inženirska natančnost na ravni priključkov se neposredno prenese v izboljšane marže projekta in zmanjšano operativno tveganje. Za monterje, izvajalce EPC in nabavne ekipe, ki upravljajo solarne portfelje za strešnike, izberite pravoproizvajalec solarnih strešnih kljukni le odločitev o viru – je strukturna strategija.

Reference

• Ameriško združenje gradbenih inženirjev. (2022).Najmanjše projektne obremenitve in s tem povezana merila za zgradbe in druge strukture (ASCE/SEI 7-22). ASCE.
• Ameriški svet za les. (2018).Nacionalna projektna specifikacija za lesene konstrukcije (NDS). Ameriški svet za les.
• Mednarodna organizacija za standardizacijo. (2012).ISO 9223: Korozija kovin in zlitin – Jedkost atmosfere – Razvrstitev. ISO.
• International Code Council. (2021).Mednarodna rezidenčna koda (IRC). ICC.
• Kopp, G. A., Farquhar, S., & Morrison, M. (2012). Vetrne obremenitve sončnih kolektorjev na strehi.Revija za vetrno inženirstvo in industrijsko aerodinamiko, 111, 100–111.
