Sistem za pritrditev solarnega balasta na ravno streho, ki ne prodira: Vodoodporna rešitev tehničnega razreda za komercialne fotonapetostne projekte na strehah

Zakaj sistemi za namestitev solarnega balasta na ravne strehe nadomeščajo fotonapetostne strukture, ki prodirajo na strehe

V komercialni strešni fotovoltaiki je sistem za pritrditev solarne predstikalne naprave na ravno strehoje postala ena najhitreje rastočih instalacijskih rešitev za izvajalce EPC, solarne inštalaterje in lastnike industrijskih zgradb. Ker vse več tovarn, skladišč, logističnih parkov in nakupovalnih centrov uporablja strešno sončno energijo, se industrija odmika od tradicionalnih struktur, ki prebijajo strehe, k sistemom brez vrtanja, ki zmanjšujejo tveganja za vodotesnost in izboljšujejo učinkovitost gradnje.

Za mnoga EPC podjetja zahtevki zaradi puščanja strehe niso več majhna poprodajna težava. Ena sama okvara vodotesnosti lahko povzroči drage stroške vzdrževanja, prekine delovanje tovarne in škodi dolgoročnemu zaupanju strank. Prav zaradi tega jesistem za pritrditev solarne predstikalne naprave na ravno strehoje zdaj zelo priljubljen pri komercialnih in industrijskih projektih streh. Z uporabo balastne teže namesto preboja v streho sistem pomaga zaščititi vodoodporne membrane, hkrati pa skrajša časovne okvire namestitve.

Hkrati sodobni balastni sistemi solarnih regalov niso več le »preproste strukture brez vrtanja«. Inženirski standardi so se v zadnjih nekaj letih hitro razvili. Odpornost na dvig vetra, optimizacija obremenitve na strehi, drenažna zračnost, zaščita pred korozijo in aerodinamična stabilnost so zdaj osrednji dejavniki zasnove, zlasti za obsežne komercialne PV instalacije.

Ta članek pojasnjuje, kako delujejo neprodorni strešni solarni sistemi za montažo, zakaj jih izvajalci EPC vse bolj raje uporabljajo in katere inženirske podrobnosti so dejansko pomembne pri komercialnih strešnih projektih v resničnem svetu.

Zakaj se komercialni sončni projekti na strehah usmerjajo k nepredirnim sistemom za namestitev balasta

Pred desetimi leti so se številni solarni sistemi na strehah še vedno močno zanašali na prodorne sidrne povezave. Vrtanje v betonske strehe je veljalo za običajno prakso. Toda komercialni strešni standardi so se spremenili in lastniki zgradb so danes veliko bolj občutljivi na tveganja hidroizolacije kot prej.

V številnih industrijskih objektih streha sama ščiti na milijone dolarjev vredno proizvodno opremo in inventar. Problem puščanja nad avtomatizirano proizvodno linijo, hladilnico ali tovarno elektronike lahko hitro postane velik operativni problem. Pri nekaterih projektih so stroški popravil zaradi vdora vode dejansko višji od prvotnih stroškov vgradne konstrukcije.

Zaradi tega se nepredirni solarni montažni sistemi zdaj obravnavajo manj kot alternativna rešitev in bolj kot strategija za nadzor tveganja.

Naraščajoč pritisk na izvajalce EPC

Izvajalci EPC so danes pod pritiskom iz več smeri:

• Krajši urniki projektov
• Povečanje stroškov dela
• Večja tveganja odgovornosti za hidroizolacijo
• Strožji strukturni pregledi streh
• Vse večja pričakovanja lastnikov glede dolgoročne zanesljivosti

Tradicionalni preboj strehe pogosto povzroči dodatne postopke odobritve. Vodoodporni pregledi, popravila membran in strukturna ojačitev lahko povečajo kompleksnost projekta. Neprodirajoči solarni sistem za pritrditev balasta pomaga poenostaviti te poteke dela.

Za monterje, ki hkrati upravljajo več strešnih projektov v velikosti MW, lahko zmanjšanje korakov namestitve neposredno izboljša hitrost obrata projekta in delovno učinkovitost.

Premik k obstoječim projektom obnove stavb

Drug razlog, zakaj balastne strukture hitro rastejo, je širitev naknadnih sončnih projektov na strehah.

Številne komercialne stavbe niso bile prvotno zasnovane za fotovoltaične sisteme. Nekatere strehe so stare že od 8 do 15 let, s staranjem vodotesnih slojev ali nedorečeno konstrukcijsko dokumentacijo. V teh primerih lastniki stavb pogosto nočejo dovoliti dodatnega vrtanja v strešno membrano.

Pristop montaže na solarno streho brez vrtanja zmanjša skrbi med postopkom odobritve in daje izvajalcem EPC bolj praktično rešitev za starejše zgradbe.

Hidroizolacija ni več "manjša težava"

V preteklosti so bile razprave o hidroizolaciji včasih obravnavane kot sekundarne v primerjavi z učinkovitostjo proizvodnje energije. Ta mentaliteta se je precej spremenila.

Danes številne komercialne stranke ocenjujejo strešne solarne predloge z uporabo treh prednostnih nalog:

1. Varnost strehe
2. Zanesljivost sistema
3. Dolgoročno operativno tveganje

Generacijski donos je seveda še vedno pomemben. Toda preprečevanje puščanja streh je postalo enako pomembno, zlasti za logistična skladišča, farmacevtske tovarne, obrate za predelavo hrane in podatkovne centre.

To je eno od najmočnejših gonil za sprejetje balastnih solarnih regalnih sistemov po vsem svetu.

Kaj je sistem za namestitev solarnega balasta na ravno streho?

Montažni sistem za sončno predstikalno napravo za ravno streho je neprodorna fotovoltaična nosilna struktura, ki pritrdi sončne kolektorje z uporabo obteženih balastnih blokov namesto z mehanskimi strešnimi sidri.

Namesto vrtanja v površino strehe se sistem opira na izračunano težo balasta, aerodinamično zasnovo in stabilnost na podlagi trenja, da se upre dvigovanju vetra in ohrani strukturno celovitost.

Ti sistemi se običajno uporabljajo na komercialnih in industrijskih ravnih strehah, kjer je ohranjanje vodoodpornosti ključnega pomena.

Osnovno strukturno načelo delovanja

Načelo delovanja je razmeroma preprosto, čeprav lahko inženirski izračuni za njim postanejo precej sofisticirani.

Montažna konstrukcija porazdeli obremenitve po strešni površini skozi balastne pladnje, podporne noge in zaščitne blazinice. Dvigovalne sile vetra se izravnajo s kombinacijo:

• Teža balasta
• Aerodinamični deflektorji vetra
• Optimizirani koti nagiba
• Trenje med zaščitnimi blazinicami in strešno membrano

Za razliko od prebojnih sistemov sidrni vijaki ne prebijajo vodotesne plasti.

To je še posebej pomembno za membranske strehe TPO, PVC in EPDM, kjer je nepremočljiva celovitost zelo občutljiva na točke preboja.

Glavne komponente balastnega solarnega montažnega sistema

Čeprav se modeli med proizvajalci razlikujejo, večina komercialnih strešnih balastnih sistemov vključuje več skupnih strukturnih komponent.

Aluminijaste tirnice AL6005-T5

Aluminijaste tirnice visoke trdnosti podpirajo solarne module in prenašajo obremenitve po celotni strukturi.

Aluminijeva zlitina AL6005-T5 se pogosto uporablja, ker zagotavlja:

• Dobra odpornost proti koroziji
• Visoka strukturna trdnost
• Lahko rokovanje
• Dolga življenjska doba na prostem

V primerjavi s težjimi jeklenimi sistemi je aluminijaste konstrukcije lažje transportirati in namestiti na strehe.

Sprednje in zadnje oporne noge

Podporne noge določajo kot nagiba modula in konstrukcijsko geometrijo. Odvisno od projekta lahko sistemi uporabljajo:

• Nagibna zasnova, obrnjena proti jugu
• Konfiguracija z nizkim nagibom vzhod-zahod
• Aerodinamična ureditev nizkega profila

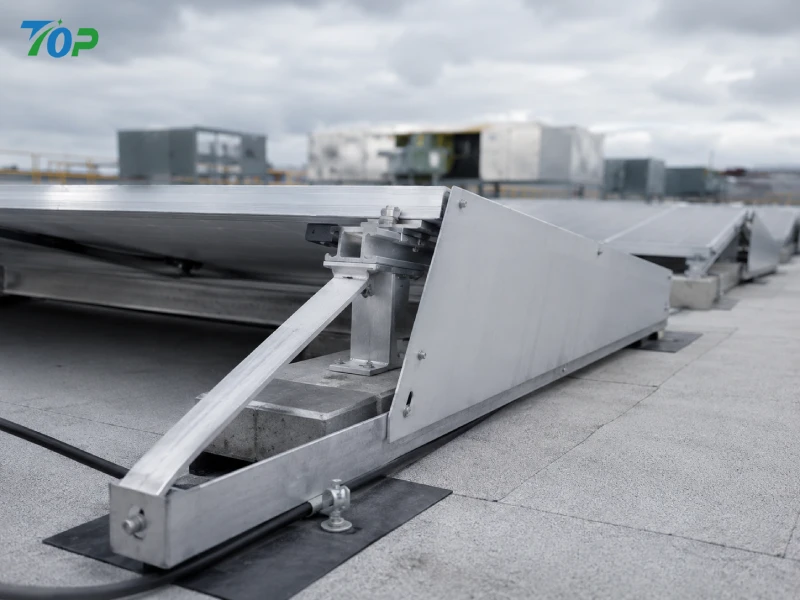

Zadnja podporna struktura pogosto vključuje odbijače vetra za izboljšanje odpornosti proti dvigovanju.

Pladnji za balast

Balastni pladnji držijo betonske bloke ali druge obtežene materiale, ki stabilizirajo sistem pred obremenitvami vetra.

Zahteva za balast je odvisna od več inženirskih spremenljivk:

• Višina strehe
• Lokalna hitrost vetra
• Kategorija izpostavljenosti zgradbe
• Kot nagiba modula
• Robne cone strehe
• Aerodinamična zmogljivost sistema

Na obalnih območjih z močnim vetrom postanejo izračuni balasta bistveno bolj zapleteni.

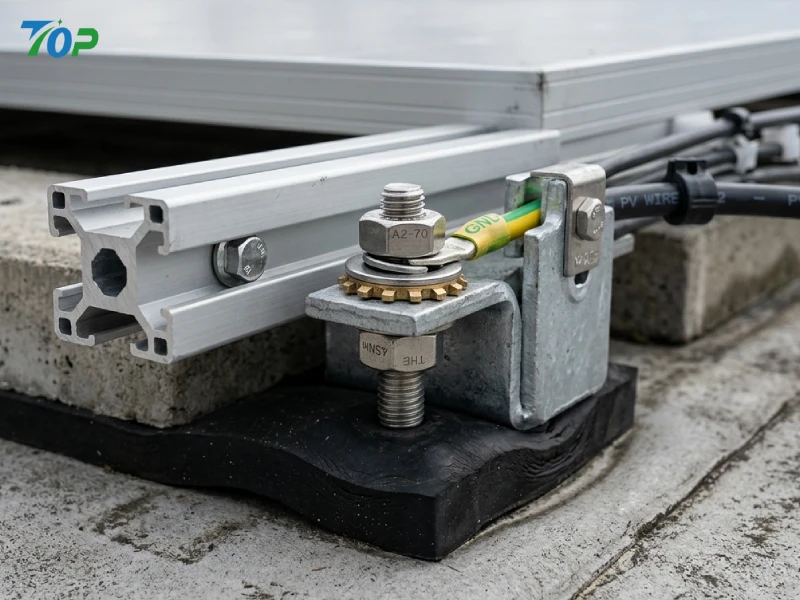

Pritrdilni elementi iz nerjavečega jekla SUS304

Pritrdilni elementi so pogosto spregledani pri projektih nizke kakovosti streh, vendar neposredno vplivajo na dolgoročno zanesljivost.

Strojna oprema iz nerjavečega jekla SUS304 zagotavlja:

• Močna protikorozijska učinkovitost
• Dolga življenjska doba
• Zmanjšano tveganje vzdrževanja
• Stabilna vzdržljivost na prostem

To postane še posebej pomembno v obalnih ali vlažnih industrijskih okoljih.

EPDM gumijaste blazinice

Med montažno konstrukcijo in strešno membrano so nameščene zaščitne gumijaste podloge.

Njihove funkcije vključujejo:

• Povečanje trenja
• Zaščita vodoodpornih slojev
• Zmanjšanje neposredne koncentracije tlaka
• Izboljšanje združljivosti na strehi

Brez ustrezne membranske zaščite lahko celo neprebojni sistemi sčasoma poškodujejo strešne materiale.

Kako neprodorni solarni montažni sistemi ščitijo strešno hidroizolacijo

Ena največjih prednosti montažnega sistema za solarno predstikalno napravo na ravno streho je vodotesna zaščita.

Za lastnike poslovnih zgradb je to pogosto pomembnejše, kot mnogi inštalaterji sprva pričakujejo.

Puščanje na strehi se med namestitvijo morda zdi majhno, vendar se lahko v več deževnih sezonah težava hitro razširi, zlasti v velikih industrijskih objektih.

Skrita nevarnost preboja strehe

Vsak preboj strehe ustvari potencialno dolgoročno točko okvare.

Tudi če so vodotesna tesnila pravilno uporabljena med namestitvijo, se materiali naravno starajo zaradi:

• UV izpostavljenost
• Cikli toplotne ekspanzije
• Erozija deževnice
• Mehanske vibracije
• Temperaturna nihanja

Po letih izpostavljenosti strehi lahko degradacija tesnilne mase omogoči infiltracijo vlage okoli sidrnih točk.

Ta težava je še posebej pogosta v regijah z:

• Močno UV sevanje
• Močno deževje
• Pogosti tajfuni
• Velike sezonske temperaturne razlike

Zakaj so lastniki poslovnih zgradb danes bolj previdni

Lastniki stavb so v zadnjem desetletju postali bolj izkušeni s strešno sončno energijo. Mnogi že razumejo dolgoročna tveganja vzdrževanja, povezana s prebojem strehe.

Pravzaprav nekateri lastniki industrijske lastnine zdaj izrecno zahtevajo neprebojne montažne sisteme med ponudbami EPC.

Ta trend postaja vse bolj pogost v:

• Logistični parki
• Hladilnice
• Obrati za proizvodnjo elektronike
• Proizvodne zgradbe za hrano
• Farmacevtske tovarne

Te industrije ne morejo zlahka prenašati operativnih tveganj, povezanih z uhajanjem.

Zaščita celovitosti garancije za streho

Drug pomemben dejavnik je garancijska zaščita strehe.

Nekateri proizvajalci strešnih kritin lahko delno razveljavijo garancijo za vodotesnost po nenadzorovanem preboju strehe. To ustvarja dodatne pravne in finančne pomisleke tako za lastnike stavb kot za izvajalce EPC.

Balastni solarni sistem za pritrditev pomaga zmanjšati to težavo, ker vodoodporna membrana ostane večinoma nedotaknjena.

To poenostavlja komunikacijo med:

• Dobavitelji strešnih kritin
• Lastniki stavb
• PV monterji
• Zavarovalnice

Zmanjšan pritisk vzdrževanja po prodaji

Za izvajalce EPC lahko zahtevki za hidroizolacijo postanejo izjemno dolgotrajni.

Včasih dejanski vir puščanja ni povezan s fotonapetostnim sistemom, ko pa je solarna oprema na strehi, se monter vseeno pogosto vključi v odpravljanje težav.

Zmanjšanje penetracijskih točk zmanjša verjetnost prihodnjih sporov in pomaga zaščititi dolgoročne odnose s strankami.

To je eden od razlogov, zakaj številna izkušena EPC podjetja zdaj standardizirajo neprodorne strešne solarne sisteme za vgradnjo v komercialne projekte, kadar koli strešne razmere to dopuščajo.

Inženirske prednosti balastnih solarnih montažnih sistemov

Priljubljenost balastnih sistemov ni le v hidroizolaciji. Inženirska učinkovitost je še en pomemben razlog.

Sodobni komercialni projekti streh so pod nenehnim pritiskom, da skrajšajo čas namestitve in hkrati ohranijo konstrukcijsko zanesljivost. Pravilno zasnovan balastni sistem pomaga doseči oba cilja.

Hitrejši potek namestitve

V primerjavi s tradicionalno vgradnjo na osnovi sidra balastne strukture na splošno zahtevajo manj gradbenih korakov.

Običajno ni potrebe po:

• Vrtanje strehe
• Kemično utrjevanje sidra
• Vodoodporno ponovno tesnjenje
• Kompleksni prebojni pregled

To znatno skrajša čas namestitve na streho.

Številni sistemi uporabljajo tudi vnaprej sestavljene strukturne komponente, kar monterjem omogoča hitrejše dokončanje namestitve modulov.

Na velikih poslovnih strehah so prihranki časa zelo opazni.

Zmanjšane zahteve po delovni sili

Pomanjkanje delovne sile vpliva na trge solarnih naprav v mnogih državah.

Ker balastni sistemi poenostavljajo postopke namestitve, lahko izvajalci EPC pogosto zmanjšajo:

• Odvisnost od kvalificirane delovne sile
• Strokovnjaki za vodotesnost streh
• Kompleksnost usposabljanja za namestitev
• Pripravljalna dela na strehi

To pomaga izboljšati razširljivost namestitve za velike projektne napeljave.

Izboljšana prilagodljivost obstoječim stavbam

Vse strehe niso idealne za prodorne sisteme.

Nekatere obstoječe stavbe imajo:

• Omejena konstrukcijska dokumentacija
• Staranje vodoodpornih slojev
• Omejena dovoljenja za vrtanje
• Kompleksne postavitve streh

Neprebojen sistem pritrditve solarne predstikalne naprave na ravno streho zagotavlja večjo prilagodljivost v teh situacijah.

Ta prilagodljivost je še posebej dragocena pri naknadnih komercialnih projektih streh.

Nižji dolgoročni stroški vzdrževanja

Dolgoročni operativni stroški so pomembnejši, kot se mnogi razvijalci projektov sprva zavedajo.

Poceni montažna konstrukcija, ki pozneje povzroči težave z vodotesnostjo, lahko hitro postane draga v 20-letnem življenjskem ciklu projekta.

Balastni sistemi pomagajo zmanjšati:

• Stroški popravila puščanja
• Vzdrževanje vodotesne membrane
• Zamenjava, povezana s korozijo
• Zapleti pri dostopu do strehe

Sčasoma lahko to znatno izboljša skupno ROI projekta.

Ključni premisleki pri inženirskem oblikovanju fotovoltaičnih sistemov z balastom ravnih streh

Montažni sistem za sončno predstikalno napravo za ravno streho je od zunaj morda videti mehansko preprost, vendar je inženiring, ki stoji za zanesljivo komercialno namestitvijo na streho, pravzaprav precej zahteven.

Pri številnih neuspešnih fotonapetostnih projektih na strehah problem ni bil sam solarni modul. Težava je običajno nastala zaradi podcenjenega dviga vetra, slabe analize obremenitve strehe, oviranja drenaže ali dolgotrajne strukturne utrujenosti, ki je bila prezrta v zgodnji fazi načrtovanja.

Zato so izkušeni izvajalci EPC zelo pozorni na inženirske izračune, še preden se namestitev sploh začne.

Ocena nosilnosti konstrukcije strehe

Preden izberete kateri koli sistem balastnih solarnih regalov, je treba skrbno oceniti konstrukcijsko zmogljivost strehe.

Za razliko od prebojnih sistemov, ki prenašajo obremenitve neposredno na strukturne sidrne točke, balastni sistemi porazdelijo težo po površini strehe. To ustvarja različne značilnosti obremenitve, ki zahtevajo podrobno analizo.

Tipični vidiki obremenitve strehe vključujejo:

• Lastna obremenitev montažne konstrukcije
• Teža solarnega modula
• Teža betonskega balastnega bloka
• Začasna vzdrževalna obremenitev
• Dinamična obremenitev zaradi vetra
• Vpliv akumulacije deževnice

Pri projektih rekonstrukcije je konstrukcijska dokumentacija včasih nepopolna ali zastarela. Starejše industrijske stavbe so morda bile prenovljene, kar je spremenilo prvotne pogoje obremenitve.

Zaradi tega ekipe EPC pogosto izvajajo:

• Strukturni pregledi na kraju samem
• Vzorčenje jedra
• Preverjanje debeline jekla
• Preizkušanje trdnosti betona
• Ocena upogiba strehe

Ena pogosta napaka pri nizkoproračunskih projektih je obravnavanje izračunov obremenitve strehe kot grobe ocene namesto prave inženirske naloge. To lahko postane nevarno pri velikih napravah, kjer je na strehi razporejenih na stotine ton balasta.

Analiza vetrne obremenitve in dviga

Dvig vetra je eden najbolj kritičnih inženirskih izzivov za nepredorne sončne sisteme na strehah.

Sončni niz se v bistvu obnaša kot velika aerodinamična površina, izpostavljena zunanjemu pritisku. Ko se veter premika po strešnih modulih, lahko dvižne sile postanejo presenetljivo visoke, zlasti v bližini robov in vogalov strehe.

To je razlog, zakaj se sodobna zasnova sistema za namestitev solarne predstikalne naprave na ravne strehe močno osredotoča na aerodinamično optimizacijo.

Profesionalna analiza vetrne obremenitve na splošno upošteva:

• Regionalni podatki o hitrosti vetra
• Višina stavbe
• Kategorija izpostavljenosti terena
• Robne cone strehe
• Višina parapetne stene
• Kot nagiba modula
• Razmik med nizi

V regijah z močnim vetrom se lahko zahteve po balastu močno povečajo, če je aerodinamična zmogljivost slaba.

Na primer, slabo optimizirana nagibna konstrukcija za 15° lahko zahteva bistveno več balasta kot nizkoprofilna aerodinamična zasnova z integriranimi deflektorji vetra.

To neposredno vpliva na:

• Tlak obremenitve strehe
• Stroški prevoza
• Montažna dela
• Ekonomika projekta

Sodobni inženirski sistemi poskušajo zmanjšati povpraševanje po balastnih napravah z upravljanjem pretoka zraka, namesto da preprosto dodajo večjo težo.

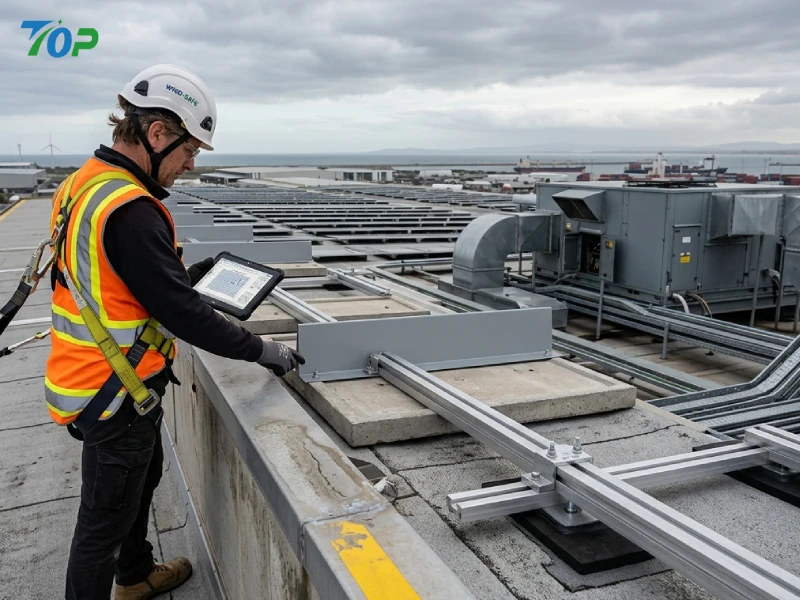

Zakaj robovi strehe zahtevajo dodatno pozornost

Vsa področja na strehah nimajo enakega pritiska vetra.

Strešni vogali in območja so izpostavljena močnejšim silam dviga, ker se zračni tok pospeši okoli robov stavbe. Ta področja pogosto zahtevajo:

• Dodatni balast
• Nižji koti nagiba
• Ojačani deflektorji
• Zmanjšan razmik med vrstami

Neupoštevanje ojačitve robnega območja je ena izmed pogostejših napak pri načrtovanju, ki jo opazimo pri neizkušenih PV projektih na strehah.

V obalnih regijah, ki so izpostavljene tajfunom, lahko okvare robnih območij povzročijo kaskadne strukturne poškodbe po nizu.

Strategija optimizacije balasta

Mnogi ljudje domnevajo, da balastni sistemi preprosto "dodajajo betonske bloke, dokler struktura ni stabilna." V resnici je profesionalna optimizacija balasta veliko bolj izpopolnjena.

Prekomerni balast povzroča več težav:

• Večja obremenitev strehe
• Povečani logistični stroški
• Daljši čas namestitve
• Težje rokovanje na strehi
• Višji stroški strukturne ojačitve

Cilj dobro zasnovanega solarnega sistema za pritrditev balasta je doseči stabilnost z minimalno potrebno težo balasta.

To se običajno doseže z:

• Aerodinamični zadnji deflektorji
• Spodnji koti nagiba modula
• Izboljšan nadzor pretoka zraka
• Optimiziran razmik med vrstami
• Boljša strukturna geometrija

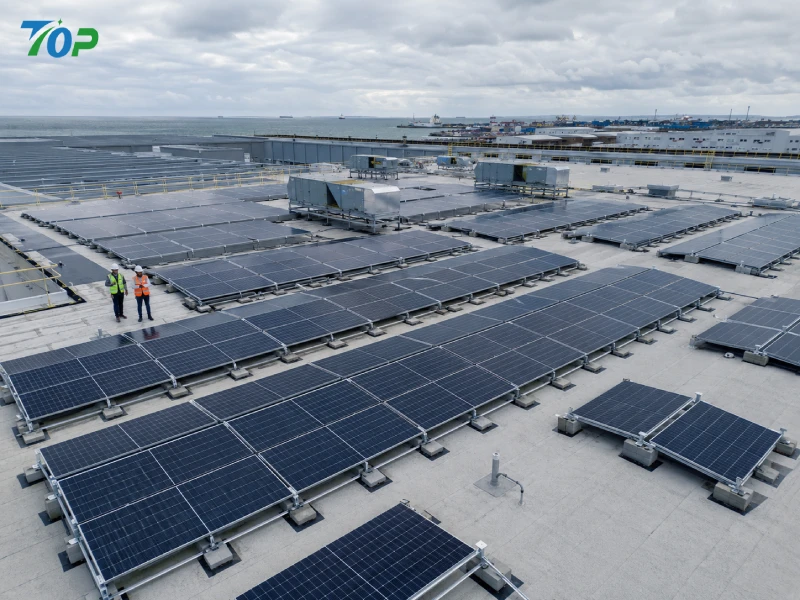

V zadnjih letih postajajo sistemi nizkega nagiba Vzhod-Zahod vse bolj priljubljeni, ker pogosto zmanjšajo zahteve po balastnih napravah, hkrati pa izboljšajo izkoriščenost prostora na strehi.

Načrtovanje drenaže in pretoka vode

Načrtovanje drenaže je včasih podcenjeno pri projektiranju sončne energije na strehi.

Slabo nameščena montažna konstrukcija lahko ovira pretok vode in ustvari območja z jezerci na ravnih strehah.

Sčasoma lahko stoječa voda pospeši:

• Staranje membrane
• Puščanje strehe
• korozija
• Strukturno poslabšanje

Profesionalne fotonapetostne postavitve streh tako ohranjajo ustrezne drenažne poti med montažnimi vrstami.

Pomembni vidiki drenaže vključujejo:

• Smer naklona strehe
• Lokacija odtoka
• Prelivne poti
• Vzdrževalne dostopne poti
• Nevarnost kopičenja odpadkov

V regijah z močnimi padavinami postane drenažni razmik še pomembnejši.

Nekateri izvajalci EPC so se tega naučili na težji način, potem ko so nekaj mesecev po zaključku projekta odkrili zamašene drenažne sisteme.

Toplotna ekspanzija in dolgoročna strukturna stabilnost

Komercialni strešni solarni sistemi doživljajo neprekinjeno toplotno kroženje skozi celotno življenjsko dobo.

Kovinske strukture se razširijo med dnevno izpostavljenostjo vročini in skrčijo v hladnejših nočnih razmerah. V 20–25 letih lahko to ponavljajoče se gibanje povzroči utrujenost na povezovalnih točkah.

Aluminij AL6005-T5 nudi dobro strukturno stabilnost, vendar je še vedno bistvenega pomena ustrezno upravljanje ekspanzije.

Profesionalni modeli običajno vključujejo:

• Razširitvene vrzeli
• Drsne tirne povezave
• Nadzorovan navor pritrjevanja
• Fleksibilne sklepne strukture

Če se toplotno gibanje zanemari, lahko dolgoročne težave vključujejo:

• Zrahljanje pritrdilnih elementov
• Deformacija tirnice
• Stresno pokanje
• Premik objemke modula

Te težave se običajno razvijejo postopoma in ne takoj, zato so inženirske izkušnje tako pomembne pri načrtovanju fotonapetostne strukture na strehi.

Požarna varnost in upravljanje kablov

Ker komercialne fotonapetostne zmogljivosti streh še naprej naraščajo, postajajo standardi požarne varnosti v mnogih državah strožji.

Sodobni balastni solarni regali morajo upoštevati:

• Hodniki za požarni dostop
• Varnost napeljave kablov
• Kontinuiteta ozemljitve
• Dostop za nujno vzdrževanje

Slabo upravljanje kablov ostaja presenetljivo pogosto pri nizkokakovostnih strešnih napeljavah.

Ohlapna napeljava kablov lahko sčasoma povzroči:

• UV poškodbe
• Obraba izolacije
• Izpostavljenost vodi
• Okvara priključka

Profesionalni monterji EPC na splošno integrirajo kabelske police, sponke, odporne na UV žarke, in dvignjene napeljave v sam montažni sistem.

Izzivi na strehah z močnim vetrom in obalnimi strehami: kako balastni sistemi tehničnega razreda zmanjšujejo tveganje

Vsa sončna okolja na strehah niso enako zahtevna.

Obalne regije in trgi, nagnjeni k tajfunom, veliko bolj obremenjujejo fotonapetostne sisteme na strehah kot celinska območja s šibkim vetrom. Pri teh projektih postane inženirska kakovost montažne strukture še posebej pomembna.

Tu postanejo zelo očitne glavne razlike med dobavitelji nizkocenovnih montažnih elementov in proizvajalci, osredotočenimi na inženiring.

Zakaj je odpornost na veter tako pomembna pri strešnih solarnih sistemih

Talni solarni sistemi prenašajo obremenitve neposredno v globoke temelje. Strešni sistemi delujejo drugače.

Na ravni strehi je solarni niz v celoti izpostavljen zunanjemu zračnemu toku, medtem ko se za stabilnost zanaša predvsem na balastno težo in aerodinamični nadzor.

V razmerah močnega vetra se lahko dvigni tlak hitro poveča.

Tajfuni ustvarjajo dodatne izzive, ker se smer vetra dinamično spreminja. To pomeni, da lahko strešni nizi doživijo:

• Dvig negativnega tlaka
• Turbulentna stranska obremenitev
• Utrujenost zaradi vibracij
• Neenakomerna porazdelitev tlaka

Če strukturni zasnovi manjka aerodinamična optimizacija, postanejo zahteve glede balasta pretirano visoke.

Aerodinamična zasnova odbijača vetra

Sodobni neprodorni solarni sistemi za montažo na streho pogosto uporabljajo zadnje vetrne deflektorje za izboljšanje obnašanja zračnega toka.

Namen teh deflektorjev ni zgolj kozmetičen. Njihova naloga je zmanjšati turbulentni tok zraka pod moduli.

Brez ustreznega nadzora pretoka zraka lahko veter povzroči močne sesalne učinke pod sončnimi kolektorji, kar dramatično poveča sile dviga.

Dobro oblikovani deflektorji pomagajo:

• Zmanjšajte turbulenco zadaj
• Nižji dvigalni tlak
• Zmanjšajte povpraševanje po balastu
• Izboljšajte strukturno stabilnost

V nekaterih inženirskih študijah je aerodinamična optimizacija zmanjšala zahteve za balast za več kot 20 %, čeprav se dejanski rezultati razlikujejo glede na stanje projekta.

Trendi oblikovanja z nizkim kotom nagiba

Številni starejši fotovoltaični sistemi na strehah so uporabljali razmeroma strme kote nagiba, da bi povečali proizvodnjo energije.

Danes se prednostne naloge oblikovanja komercialnih streh spreminjajo.

Za številne industrijske strehe izvajalci EPC zdaj raje uporabljajo:

• Nižji koti nagiba
• Večja gostota modulov
• Zmanjšana izpostavljenost vetru
• Nižja teža balasta

Ta trend je še posebej viden pri solarnih postavitvah streh vzhod-zahod.

Čeprav lahko sistemi z nizkim nagibom nekoliko zmanjšajo največjo učinkovitost proizvodnje na modul, pogosto izboljšajo skupno proizvodnjo energije na strehah, saj omogočajo večjo gostoto namestitve.

Pri komercialnih projektih je skupna ROI na strehi običajno pomembnejša od teoretične učinkovitosti na ravni modula.

Odpornost proti koroziji v obalnih okoljih

Obalni projekti ustvarjajo še en velik izziv: korozijo.

Zrak, poln soli, pospeši razgradnjo materiala, zlasti pri kovinskih pritrdilnih elementih in slabo zaščitenih jeklenih komponentah.

Zato visokokakovostni strešni PV sistemi običajno uporabljajo:

• Aluminijaste tirnice AL6005-T5
• Strojna oprema iz nerjavečega jekla SUS304
• Anodizirana površinska obdelava
• Premazi, odporni proti koroziji

Nizkokakovostni pritrdilni elementi se lahko med namestitvijo na začetku zdijo sprejemljivi, vendar se v vlažnih slanih razmerah pokvarijo veliko hitreje.

Ko se okoli povezovalnih točk pojavi korozija, se dolgoročna strukturna zanesljivost hitro zmanjša.

Resnični inženirski ukrepi, ki se uporabljajo pri projektih streh z močnim vetrom

Izkušeni izvajalci EPC običajno uporabljajo več inženirskih strategij hkrati, namesto da bi se zanašali samo na težo balasta.

Tipični pristopi ojačitve vključujejo:

• Izboljšan obodni balast
• Dodatni deflektorji vetra
• Zmanjšan kot nagiba modula
• Optimiziran razmik med vrstami
• Okrepljene železniške povezave
• Izboljšano strukturno oporo

Pri nekaterih obalnih projektih inženirji tudi razdelijo nize streh na ločene aerodinamične cone, da bi bolje upravljali porazdelitev tlaka.

Ta vrsta inženirske optimizacije, specifične za projekt, postaja vse pomembnejša, saj se komercialni fotonapetostni sistemi na strehah še naprej povečujejo.

Postavitev balasta vzhod-zahod proti jugu: kateri dizajn je boljši?

Izbira pravilne postavitve niza močno vpliva na zmogljivost strehe, povpraševanje po balastnih napravah, gostoto namestitve in ekonomičnost projekta.

Za komercialne strehe sta dva najpogostejša pristopa:

• Nagibni sistemi, obrnjeni proti jugu
• Sistemi vzhod-zahod z nizkim nagibom

Noben pristop ni univerzalno boljši. Najboljša rešitev je odvisna od prioritet projekta in pogojev na strehi.

Prednosti postavitve, obrnjene proti jugu

Južno obrnjeni nizi so tradicionalno prevladovali pri komercialnih fotonapetostnih projektih na strehah, ker povečajo izpostavljenost soncu v času največje sončne svetlobe.

Prednosti vključujejo:

• Višja konična proizvodnja
• Močna zimska proizvodnja
• Znani standardi inženirskega oblikovanja
• Enostavno električno načrtovanje

Vendar sistemi, obrnjeni proti jugu, običajno zahtevajo:

• Večji razmik med vrstami
• Višji koti nagiba
• Večja teža balasta
• Večja izpostavljenost vetru

Te omejitve postanejo bolj opazne na prostorsko omejenih poslovnih strehah.

Prednosti postavitve balasta vzhod-zahod

Sistemi vzhod-zahod so postali vse bolj priljubljeni za velike poslovne in industrijske strehe.

Ta postavitev postavlja module enega za drugim pri relativno nizkih kotih nagiba.

Zasnova ponuja več pomembnih prednosti:

• Večja izkoriščenost strehe
• Zmanjšano medvrstno senčenje
• Nižje zahteve za balast
• Izboljšano aerodinamično obnašanje
• Bolj uravnotežena dnevna moč

Ker se lahko razmik med vrstami znatno zmanjša, se skupna nameščena zmogljivost strehe pogosto poveča.

Za logistične centre in strehe tovarn lahko to bistveno izboljša celotno ekonomičnost projekta.

Premisleki o komercialni strešni donosnosti naložbe

Pri zemeljskih solarnih projektih v obsegu komunalnih storitev je pogosto primarni cilj maksimiziranje izhodne moči posameznega modula.

Komercialne strehe delujejo drugače.

Večina strešnih projektov C&I je omejena z razpoložljivo strešno površino in ne z razpoložljivostjo modulov.

Zaradi tega izvajalci EPC vedno bolj ocenjujejo:

• Popolna generacija na strehi
• Gostota namestitve
• Učinkovitost konstrukcijske obremenitve
• Ujemanje lastne porabe
• Obdobje vračila projekta

Sistemi Vzhod-Zahod se pogosto dobro obnesejo v teh kategorijah, zlasti za dnevne profile industrijske porabe električne energije.

Katera postavitev je danes pogostejša?

Trenutni tržni trendi kažejo na vse večjo uporabo balastnih solarnih sistemov vzhod-zahod za velike komercialne strehe.

To še posebej velja v:

• Strehe skladišč
• Distribucijski centri
• Veliki proizvodni obrati
• Ravni logistični objekti

Kljub temu so sistemi, obrnjeni proti jugu, še vedno pogosti, kjer:

• Površina strehe je zadostna
• Največja konična proizvodnja ima prednost
• Odmetavanje snega je pomembno
• Lokalne cene električne energije dajejo prednost opoldanski proizvodnji

Konec koncev bi moralo profesionalno načrtovanje strešnih PV ovrednotiti obe postavitvi med fazo inženiringa, namesto da bi uporabili standardno rešitev za vsak projekt.

Certifikati in materialni standardi, ki bi jih morali kupci B2B preveriti

Pri komercialnih fotonapetostnih projektih na strehah se pričakuje, da bo montažna struktura delovala več kot 20 let pod neprekinjeno izpostavljenostjo na prostem. Vendar se številne odločitve o javnih naročilih še vedno sprejemajo predvsem na podlagi kratkoročne primerjave cen.

Izkušeni izvajalci EPC vedo, da lahko ta pristop pozneje postane drag.

Kakovost materiala, doslednost izdelave in standardi certificiranja neposredno vplivajo na:

• Strukturna zanesljivost
• Učinkovitost namestitve
• Dolgotrajna odpornost proti koroziji
• Pogostost vzdrževanja
• Tveganje garancije projekta

Zaradi tega kupci, ki se osredotočajo na inženiring, običajno ocenijo veliko več od osnovne ponudbene cene.

Zakaj kakovost materiala neposredno vpliva na stroške življenjskega cikla

Strešni solarni sistem neprekinjeno deluje pod izpostavljenostjo UV-žarkom, toplotnim ciklom, deževnici, vibracijam vetra in onesnaženosti okolja.

Slabši materiali lahko vseeno prestanejo kratkotrajne preglede namestitve, medtem ko se sčasoma počasi kvarijo.

Pogoste dolgoročne težave, ki jih povzročajo komponente nizke kakovosti, vključujejo:

• Korozija pritrdilnih elementov
• Deformacija tirnice
• Pokanje objemke
• Zrahljanje povezave
• Galvanska korozija
• Prezgodnja strukturna utrujenost

Ko se začne korozija na strehi, postane vzdrževanje veliko bolj zapleteno, saj sam dostop do strehe povzroči stroške dela in varnosti.

Zato komercialni projekti na strehah vedno bolj dajejo prednost vrednosti življenjskega cikla namesto le začetnih prihrankov pri nabavi.

Prednosti aluminijeve zlitine AL6005-T5

Aluminijeva zlitina AL6005-T5 se pogosto uporablja v sistemih za montažo balastnih solarnih sistemov inženirskega razreda, ker ponuja močno ravnovesje med strukturno zmogljivostjo in učinkovitostjo teže.

V primerjavi z običajnimi konstrukcijami iz ogljikovega jekla zagotavlja aluminij več prednosti za strešne instalacije.

• Manjša transportna teža
• Lažje rokovanje na strehi
• Močna odpornost proti koroziji
• Dobra mehanska trdnost
• Dolga vzdržljivost na prostem

Za monterje lažje strukturne komponente izboljšajo tudi hitrost namestitve in zmanjšajo utrujenost delavcev med postavitvijo na strehi.

Druga pomembna prednost je korozijsko obnašanje. Aluminij naravno tvori oksidno zaščitno plast, ki pomaga izboljšati dolgoročno stabilnost na prostem v vlažnem okolju.

To postane še posebej dragoceno pri obalnih industrijskih projektih, kjer je izpostavljenost koroziji bistveno bolj agresivna.

Zakaj so pritrdilni elementi iz nerjavečega jekla SUS304 pomembni

Pritrdilni elementi so med najmanjšimi komponentami v strešnem solarnem sistemu, vendar so tudi med najpomembnejšimi.

Nizkokakovostni vijaki so lahko na začetku med namestitvijo videti enaki, vendar se lahko njihova dolgoročna učinkovitost dramatično razlikuje.

Strojna oprema iz nerjavečega jekla SUS304 je običajno prednostna, ker zagotavlja:

• Odlično delovanje proti rji
• Visoka vzdržljivost na prostem
• Stabilna mehanska trdnost
• Zmanjšano tveganje vzdrževanja

Pri komercialnih strešnih projektih je zanesljivost povezave zelo pomembna, saj vibracije, toplotna razteznost in obremenitev vetra stalno obremenjujejo pritrdilne točke.

Če pritrdilni elementi sčasoma korodirajo ali se zrahljajo, se strukturna stabilnost postopoma zmanjšuje.

Za obalne instalacije se lahko nekateri projekti celo nadgradijo na materiale z večjo odpornostjo proti koroziji, odvisno od pogojev izpostavljenosti okolja.

Ključni certifikati za mednarodne komercialne solarne projekte

Globalni EPC izvajalci in distributerji vse bolj zahtevajo mednarodno priznane certifikate, preden odobrijo dobavitelje montažnih sistemov.

Ti certifikati pomagajo preveriti:

• Kontrola kakovosti izdelave
• Konsistentnost materiala
• Strukturni varnostni standardi
• Testiranje skladnosti
• Sistemi sledljivosti

Običajni certifikati, zahtevani v mednarodnih PV projektih, vključujejo:

• TUV certifikat
• Upravljanje kakovosti ISO9001
• SGS testiranje materialov
• CE skladnost

Za mnoga EPC podjetja je certifikacijski pregled zdaj standardni del postopkov kvalifikacije dobaviteljev.

Pri velikih komercialnih projektih lahko kakovost dokumentacije vpliva na odločitve o javnih naročilih skoraj tako kot cene.

Zakaj postaja sledljivost proizvodnje vse pomembnejša

Ker strešni fotonapetostni projekti postajajo večji in tehnično bolj zahtevni, si kupci vedno bolj želijo sledljivosti proizvodnje.

To vključuje:

• Zapisi o serijah materiala
• Nadzor kakovosti ekstrudiranja
• Dokumentacija o površinski obdelavi
• Poročila o mehanskih preskusih
• Preverjanje izvora pritrdilnih elementov

Profesionalni proizvajalci običajno vzdržujejo stroge sisteme QC v celotni proizvodnji, namesto da se zanašajo le na končne preglede.

To je še posebej pomembno za distributerje in izvajalce EPC, ki upravljajo projektne napeljave z več MW v več državah.

Pogoste napake pri solarnih projektih z balastom ravnih streh

Komercialni strešni solarni sistemi so se v zadnjem desetletju znatno izboljšali, vendar se napake pri namestitvi še vedno pogosto pojavljajo, zlasti pri agresivno nizkocenovnih projektih.

Mnogim od teh težav se je mogoče izogniti s pravilnim inženirskim načrtovanjem.

Ignoriranje omejitev obremenitve strehe

Ena najresnejših napak je podcenjevanje omejitev obremenitve na strehi.

Ker so balastni sistemi odvisni od porazdeljene teže, monterji včasih domnevajo, da "streha to verjetno zdrži."

To ni profesionalni inženirski pristop.

Tveganje preobremenitve postane resnejše, ko:

• Stavbe so starejše
• Strukturne risbe so nepopolne
• Obstajajo prejšnje spremembe strehe
• Voda se že pojavlja

Pri nekaterih projektih nadgradnje je prekomerna balastna obremenitev zahtevala drago strukturno ojačitev, potem ko je bilo načrtovanje namestitve že končano.

Nepravilni izračuni območja vetra

Napake pri obremenitvi z vetrom ostajajo eden najpogostejših vzrokov za strukturne okvare solarnih streh po vsem svetu.

Težave se pogosto pojavijo, ko inštalaterji:

• Uporabite splošne izračune balasta
• Prezrite območja dviga robov strehe
• Podcenite lokalno izpostavljenost vetru
• Ni uspelo optimizirati aerodinamičnega dizajna

V regijah, ki so izpostavljene tajfunom, lahko celo razmeroma majhne napake pri načrtovanju povzročijo zelo velike razlike v sili dviga.

Profesionalni fotonapetostni inženiring na strehah bi moral vedno uporabljati analizo vetra, specifično za projekt, namesto kopiranih predpostavk iz prejšnjih instalacij.

Blokiranje strešnih drenažnih sistemov

Zamašitev drenaže je še ena presenetljivo pogosta težava.

Slabo načrtovane postavitve montaže lahko motijo:

• Odtočne poti
• Prelivni sistemi
• Vzdrževalne dostopne poti

To lahko sčasoma povzroči kopičenje stoječe vode okoli strukture.

Dolgotrajno pobiranje lahko pospeši:

• Staranje strešne membrane
• Razvoj puščanja
• korozija
• Strukturno poslabšanje

Profesionalne ekipe EPC na splošno pregledajo obnašanje strešne drenaže, preden dokončajo načrt postavitve.

Uporaba nizkokakovostnih pritrdilnih elementov

Težave s kakovostjo pritrdilnih elementov se običajno ne pojavijo takoj po namestitvi.

Namesto tega se napake razvijajo postopoma v nekaj letih prek:

• korozija
• Toplotno kroženje
• Vibracije vetra
• Izpostavljenost vlagi

Slabša strojna oprema lahko na začetku nekoliko zmanjša nabavne stroške, vendar lahko dolgoročni stroški vzdrževanja hitro presežejo te prihranke.

Za strešne fotonapetostne sisteme tehničnega razreda kakovosti pritrdilnih elementov nikoli ne bi smeli obravnavati kot drugotnega pomena.

Slabo načrtovanje napeljave kablov

Kakovost upravljanja kablov močno vpliva na dolgoročno zanesljivost strehe.

Slaba napeljava lahko kable izpostavi:

• Stoječa voda
• UV sevanje
• Mehanska abrazija
• Ostri kovinski robovi
• Vmešavanje živali

Profesionalne instalacije običajno vključujejo:

• Dvignjena napeljava kablov
• Sponke, odporne na UV žarke
• Namenske kabelske police
• Jasne vzdrževalne dostopne poti

Dobro organizirano upravljanje kablov na strehi prav tako izboljša prihodnjo učinkovitost pregledov.

Kako lahko izvajalci EPC zmanjšajo stroške projekta z optimizirano zasnovo montaže balasta

Zmanjšanje stroškov projekta ne pomeni vedno nakupa najcenejšega montažnega sistema.

Pri komercialni strešni sončni energiji inženirska optimizacija pogosto povzroči večje dolgoročne prihranke kot nizke začetne nabavne cene.

Zmanjšanje časa namestitve na MW

Hitrost namestitve neposredno vpliva na dobičkonosnost EPC.

Dobro zasnovan sistem pritrditve solarne predstikalne naprave na ravno streho lahko zmanjša:

• Pripravljalna dela na strehi
• Kompleksnost namestitve
• Vodoodporni postopki obdelave
• Delovne zahteve

Vnaprej sestavljene strukturne komponente prav tako izboljšajo učinkovitost uvajanja, zlasti pri projektih na strehah velikih skladišč.

Pri komercialnih napravah z več MW lahko že skromne izboljšave učinkovitosti namestitve ustvarijo pomembne prihranke pri delu.

Nižji stroški popravil hidroizolacije

Spori zaradi puščanja strehe so dragi ne le finančno, ampak tudi operativno.

Poprodajno odpravljanje težav z vodotesnostjo lahko vključuje:

• Dodatni pregledi lokacije
• Popravilo strešne membrane
• Prekinitev delovanja
• Poškodba odnosa s strankami

Neprodorni balastni sistemi pomagajo znatno zmanjšati te dolgoročne obveznosti.

Poenostavljena logistika in nakladanje zabojnikov

Sodobni strešni PV projekti se vse bolj osredotočajo na logistično učinkovitost.

Optimizirana strukturna zasnova lahko zmanjša:

• Količina pošiljanja
• Zabojnik za odpadke
• Težava pri ravnanju z materialom
• Čas sortiranja na mestu

Za globalne izvajalce EPC, ki upravljajo mednarodne pošiljke, optimizacija logistike neposredno vpliva na celoten nadzor stroškov projekta.

Standardiziran popis komponent

Distributerji in EPC podjetja imajo raje sisteme z visoko združljivostjo komponent, ker standardiziran inventar zmanjšuje operativno zapletenost.

Uporaba univerzalnih sponk, tirnic in strukturnih dodatkov v več projektih streh pomaga poenostaviti:

• Vodenje skladišča
• Zaloga rezervnih delov
• Usposabljanje monterjev
• Podpora za prihodnje vzdrževanje

To je eden od razlogov, zakaj modularni sistemi za pritrditev predstikalne naprave še naprej pridobivajo na priljubljenosti v obsežni komercialni uporabi.

Kako izbrati zanesljivega proizvajalca balastnih solarnih naprav

Vsi dobavitelji solarnih naprav ne delujejo na enaki ravni inženiringa.

Nekateri proizvajalci tekmujejo predvsem s ceno, drugi pa se osredotočajo na dolgoročno strukturno zanesljivost in podporo projektom EPC.

Za komercialne projekte streh postane razlika zelo pomembna.

Vrednotenje inženirskih zmogljivosti

Profesionalni proizvajalec namestitve bi moral zagotoviti več kot le osnovne risbe izdelka.

Zmogljivosti inženirske podpore lahko vključujejo:

• Izračuni vetrne obremenitve
• Poročila o strukturni analizi
• Optimizacija balasta, specifična za projekt
• CAD tlorisne risbe
• BIM združljivost
• Priporočila za načrtovanje drenaže

Močna inženirska podpora pogosto znatno zmanjša projektno tveganje v fazi načrtovanja in namestitve.

Ocena kakovosti izdelave

Konsistentnost proizvodnje neposredno vpliva na kakovost namestitve.

Slaba natančnost iztiskanja ali netočno pozicioniranje lukenj lahko povzroči:

• Zamude pri namestitvi
• Težave s poravnavo
• Težave s stresom sponk
• Zahteve za spreminjanje polja

Profesionalni proizvajalci običajno vzdržujejo:

• Stroge tolerance iztiskanja
• Pregled površinske obdelave
• Preverjanje kakovosti pritrdilnih elementov
• Sistemi sledljivosti materialov

Zanesljivost dobavne verige

Zanesljivost dostave je zelo pomembna pri komercialni strešni sončni energiji.

Časovni načrti gradnje so pogosto tesno usklajeni z:

• Dostava modula
• Namestitev inverterja
• Elektro podizvajalci
• Okna za dostop do strehe

Zakasnjena dobava montažne strukture lahko vpliva na celoten razpored EPC.

Zaradi tega mnogi mednarodni kupci zdaj ocenjujejo:

• Proizvodna zmogljivost
• Stabilnost dobavnega časa
• Izvozne izkušnje
• Standardi pakiranja
• Optimizacija nalaganja zabojnikov

Zakaj imajo EPC izvajalci raje dobavitelje na enem mestu

Upravljanje ločenih inženirskih podjetij, proizvajalcev in ponudnikov logistike povečuje kompleksnost komunikacije.

Dobavitelji solarnih naprav na enem mestu pomagajo poenostaviti:

• Tehnična komunikacija
• Inženirske revizije
• Koordinacija nabave
• Upravljanje pošiljanja
• Poprodajna podpora

Za hitro razvijajoče se komercialne strešne projekte lahko integrirana podpora znatno izboljša učinkovitost izvedbe.

Zakaj globalni izvajalci EPC izberejo solarne montažne sisteme TopFence

Ker strešni fotonapetostni projekti postajajo večji in tehnično bolj zahtevni, izvajalci EPC vedno bolj dajejo prednost dobaviteljem, ki združujejo inženirske zmogljivosti s stabilno kakovostjo proizvodnje.

TopFence se osredotoča na komercialne in industrijske fotonapetostne montažne sisteme, zasnovane za dejanske pogoje namestitve in ne zgolj na teoretične konstrukcijske modele.

Inženirsko usmerjen razvoj izdelkov

Sodobni projekti streh zahtevajo več kot standardno strojno opremo.

TopFence balastni solarni sistemi so razviti s poudarkom na:

• Učinkovitost namestitve
• Optimizacija odpornosti proti vetru
• Vodotesna strešna zaščita
• Strukturna stabilnost
• Dolgotrajna vzdržljivost na prostem

Podjetje nenehno optimizira aerodinamične lastnosti, da pomaga zmanjšati nepotrebno povpraševanje po balastnih napravah, hkrati pa ohranja varnost projekta.

Visokokakovostni materialni standardi

TopFence sistemi običajno uporabljajo:

• AL6005-T5 aluminijeva zlitina
• Sponke iz nerjavečega jekla SUS304
• Površinska obdelava, odporna proti koroziji
• Strogi postopki nadzora kakovosti

Ti materialni standardi pomagajo izboljšati dolgoročno zanesljivost v zahtevnih okoljih na strehah, vključno z obalnimi industrijskimi regijami.

Prilagojena podpora strukturnega inženiringa

Komercialni projekti streh le redko sledijo enakim pogojem.

TopFence nudi projektno usmerjeno inženirsko pomoč, vključno z:

• Analiza optimizacije balasta
• Izračuni vetrne obremenitve
• CAD strukturne postavitve
• Načrtovanje nakladanja kontejnerjev
• Priporočila za namestitev

Ta podpora izvajalcem EPC pomaga izboljšati učinkovitost projekta in hkrati zmanjšati negotovost pri namestitvi.

Globalna dobavna zmogljivost za EPC in distributerje

Za distributerje in velike izvajalce EPC je stabilnost dobave zelo pomembna.

TopFence podpira:

• Množična komercialna naročila
• Sodelovanje OEM/ODM
• Izvedba mednarodnih projektov
• Optimizirane rešitve pakiranja
• Podpora za obsežno namestitev na streho

Ko se komercialna sončna energija na strehah še naprej širi po vsem svetu, postajajo rešitve za montažo, osredotočene na inženiring, vse pomembnejše za dolgoročni uspeh projektov.

Pogosta vprašanja — Montažni sistemi za sončne balaste za ravne strehe

Q1. Ali je mogoče solarne panele namestiti na ravno streho brez vrtanja?

ja Montažni sistem za sončno predstikalno napravo za ravno streho omogoča namestitev fotovoltaičnih modulov brez prediranja strešne membrane. Struktura uporablja balastno težo in aerodinamično stabilnost namesto sidrnih vijakov.

Q2. Kolikšna balastna teža je običajno potrebna?

Zahteve za balast se razlikujejo glede na hitrost vetra, višino zgradbe, izpostavljenost strehe, kot nagiba in lokalne inženirske standarde. Strokovni strukturni izračuni so potrebni za vsak projekt, ker se pogoji na strehi zelo razlikujejo.

Q3. Ali so sistemi za pritrditev balasta varni v regijah s tajfuni?

Balastni sistemi tehničnega razreda lahko varno delujejo v območjih z močnim vetrom, če so pravilno zasnovani. Optimizacija vetrovnika, aerodinamični deflektorji, ojačitev robnih con in pravilni izračuni balasta so bistvenega pomena na območjih, ki so izpostavljena tajfunom.

Q4. Ali bodo balastni sistemi poškodovali strešne membrane?

Pravilno oblikovani sistemi uporabljajo zaščitne gumijaste blazinice EPDM za zmanjšanje neposrednega pritiska in poškodb zaradi trenja. V primerjavi s prebojnimi sistemi balastne strukture na splošno zagotavljajo veliko manjše tveganje za vodotesnost.

Katere vrste streh so primerne za balastne solarne sisteme?

Balastni sistemi se običajno uporabljajo na:

• Betonske ravne strehe
• TPO membranske strehe
• PVC strehe
• EPDM strehe
• Bitumenske ravne strehe

Vendar je pred namestitvijo vedno potrebna ocena konstrukcijske obremenitve.

Zakaj so postavitve vzhod-zahod vse bolj priljubljene?

Postavitve vzhod-zahod izboljšajo izkoriščenost streh, zmanjšajo razmik med vrstami in pogosto zmanjšajo povpraševanje po balastnih napravah. Za številne komercialne strehe zagotavljajo boljšo skupno energijsko gostoto in izboljšano donosnost naložbe projekta.

Zaključek

Komercialna strešna solarna industrija se hitro razvija in pričakovanja glede montažnih sistemov se spreminjajo skupaj z njo.

Danes sistem za pritrditev solarne predstikalne naprave na ravno streho ne velja več zgolj za »alternativo brez vrtanja«. Postala je celovita inženirska rešitev, osredotočena na:

• Vodotesna strešna zaščita
• Učinkovitost namestitve
• Optimizacija odpornosti proti vetru
• Dolgoročna strukturna zanesljivost
• Zmanjšanje stroškov življenjskega cikla

Za izvajalce EPC lahko izbira pravega sistema balastnih solarnih regalov znatno zmanjša projektno tveganje, hkrati pa izboljša učinkovitost gradnje in zadovoljstvo strank.

Za distributerje in lastnike komercialnih stavb montažni sistemi inženirskega razreda zagotavljajo močnejšo dolgoročno stabilnost delovanja in manjšo izpostavljenost vzdrževanju v celotnem življenjskem ciklu PV projekta.

Ker se sončna uporaba na strehah še naprej širi po tovarnah, skladiščih, logističnih centrih in industrijskih obratih po vsem svetu, bodo imeli profesionalno zasnovani neprebojni montažni sistemi čedalje pomembnejšo vlogo v komercialni fotovoltaični infrastrukturi.

Potrebujete rešitev tehničnega razreda za montažo balastne solarne naprave za vaš naslednji fotonapetostni projekt na strehi?

TopFence ponuja prilagojene rešitve za sončno montažo na streho brez prodora za globalne EPC izvajalce, distributerje in komercialne PV razvijalce.

Podporne storitve vključujejo:

• Optimizacija balasta, specifična za projekt
• Podpora za izračun vetrne obremenitve
• CAD tlorisne risbe
• OEM/ODM proizvodnja
• Optimizacija nalaganja zabojnikov
• Globalna logistična koordinacija
• Tehnično inženirsko svetovanje

Ne glede na to, ali načrtujete namestitev na strehi skladišča, solarni projekt industrijske tovarne ali obsežno komercialno uvedbo PV, lahko izbira zanesljivega inženirskega partnerja bistveno vpliva na dolgoročno uspešnost projekta.
