Aluminijaste montažne letve za solarne panele

Aluminijaste montažne tirnice za solarne panele so eden od pomembnih delov celotne solarne montažne strukture. Izdelane so iz aluminija 6005-T5 materialov z eloksirano površinsko obdelavo, vzdržljive več kot 25 let.
Blagovna znamka:Topfencesolar
Material izdelka:Aluminij 6005-T5, 6063-T6
Funkcija izdelka:Podpora za sončno montažo
Življenjska doba:≥ 20 let

Pošlji povpraševanje

Opis izdelka

Aluminium Solar Panel Mounting Rails

Aluminijaste montažne letve za sončne panele TF-RL-B48 so zasnovane za strehe. Običajno se uporabljajo za namestitev, kjer je potrebna visoka trdnost strukture. Oblika profila tirnice je močnejša in debelejša od običajnih strešnih tirnic na trgu, zato se lahko uporablja v nekaterih projektih z močnim vetrom s hitrostjo največ do 60 m/s.

Aluminium Solar Panel Mounting Rails

PODATKOVNI LIST

Kategorija predmeta pregleda	Inšpekcijski predmet	Standardna zahteva (ASTM B221)
Kemična sestava (%)	Silicij (Si)	0,40 - 0,80
	Železo (Fe)	≤ 0,70
	Baker (Cu)	≤ 0,10
	Mangan (Mn)	0,30 - 0,60
	magnezij (Mg)	0,40 - 0,60
	Krom (Cr)	≤ 0,10
	Cink (Zn)	≤ 0,25
	Titan (Ti)	≤ 0,10
	Drugi elementi (vsak)	≤ 0,05
	Drugi elementi (skupaj)	≤ 0,15
	Aluminij (Al)	Ostanek
Mehanske lastnosti	Natezna trdnost (σb)	≥ 230 MPa
	Meja tečenja (σ0,2)	≥ 170 MPa
	Raztezek (δ5)	≥ 8 %
	Trdota po Brinellu (HB)	≥ 65
	Strižna trdnost	≥ 140 MPa

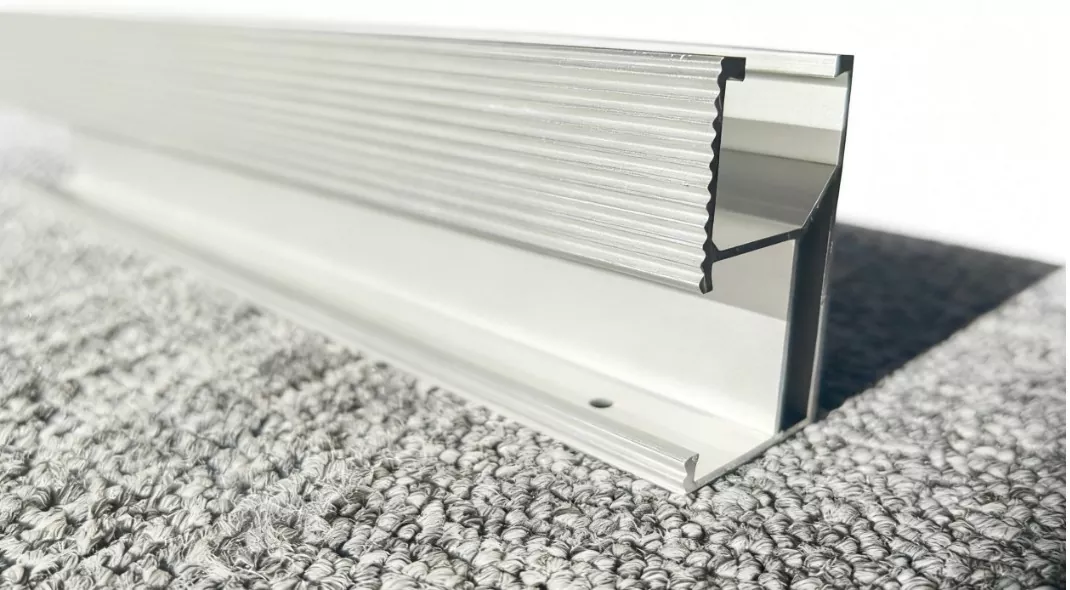

PV tirnice TF-RL-B48 so bile priljubljene zaradi svoje posebne zasnove, oblikovane so bile z režo na zadnji strani profila, tako da je priključek za tirnice mogoče namestiti na zadnji strani tirnice, kar ne bo vplivalo na namestitev L nog ali strešnega kljuka za ploščice.

Na ta način ekipi za namestitev ni treba skrbeti za težavo z motnjami, kar prihrani čas namestitve.

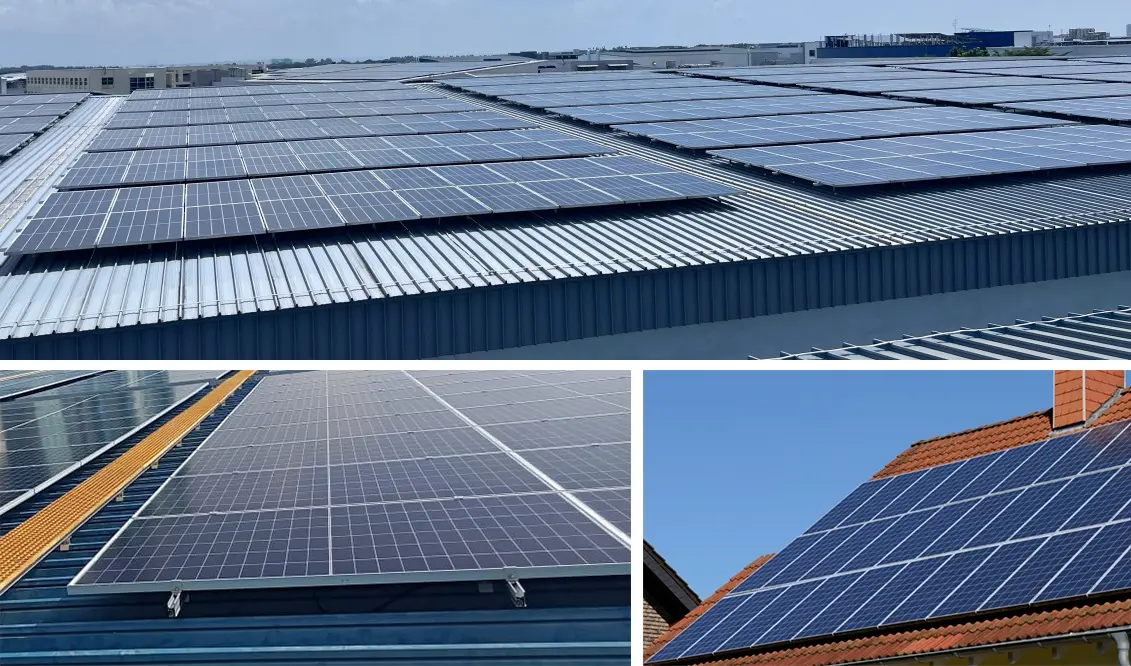

Debelina anodizirajočega sloja naših aluminijastih tirnic za montažo solarnih panelov je več kot 10 μm, z dobrim videzom in močno odpornostjo proti koroziji. Zaradi česar so primerni za zunanjo uporabo v različnih podnebjih. (lahko prilagodite tudi različne zahteve za anodizirajočo plast)

Aluminium Solar Panel Mounting Rails

Aluminijaste solarne montažne tirnice so lahke, enostavne za uporabo in namestitev, kar bo prihranilo stroške dela in podpiralo prilagodljivo namestitev.

Sprednja stran strešne letve ima črte, ki lahko povečajo stabilnost dodatkov strešne kljuke ali L nog, da se popolnoma ujemajo z njimi.

Aluminium Solar Panel Mounting Rails

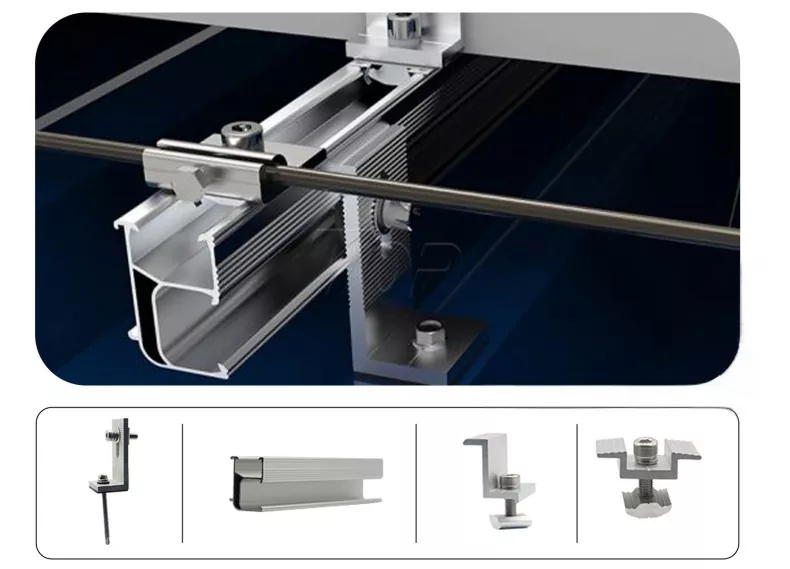

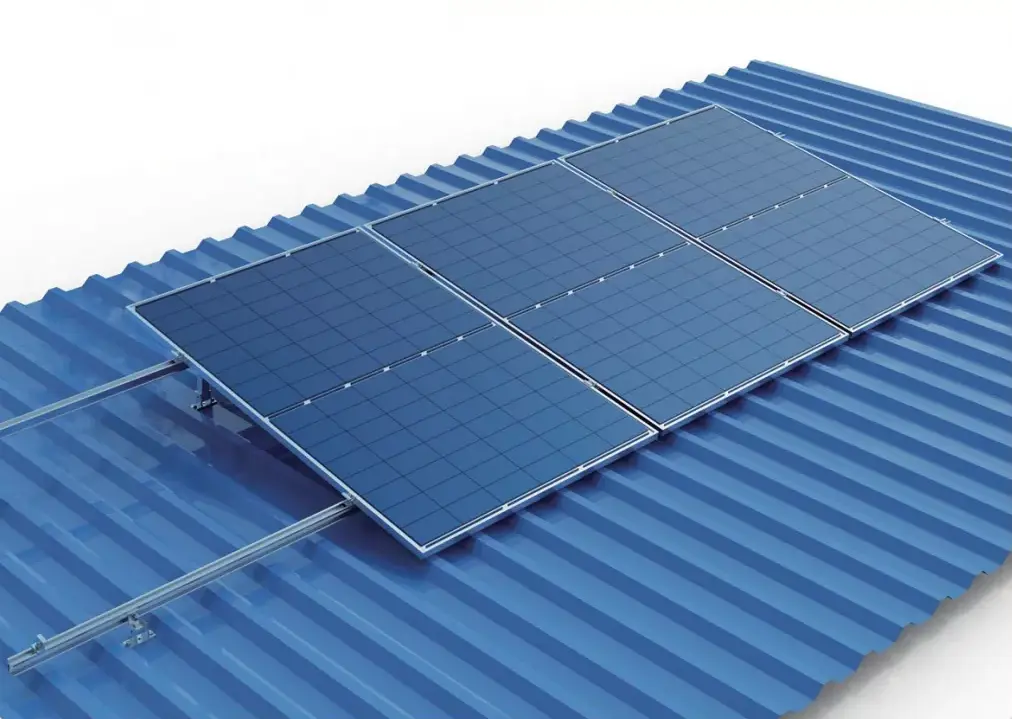

Montažna struktura za kovinsko streho, vključno z: L nogo, solarno tirnico, končno objemko, srednjo objemko itd.

Na voljo sta srebrna in črna barva, dolžino pa lahko prilagodite glede na zahtevo projekta.

Količino vsakega predmeta je mogoče prilagoditi glede na zahteve

Kateri so celotni kompleti za montažo tega sistema solarnih regalov?

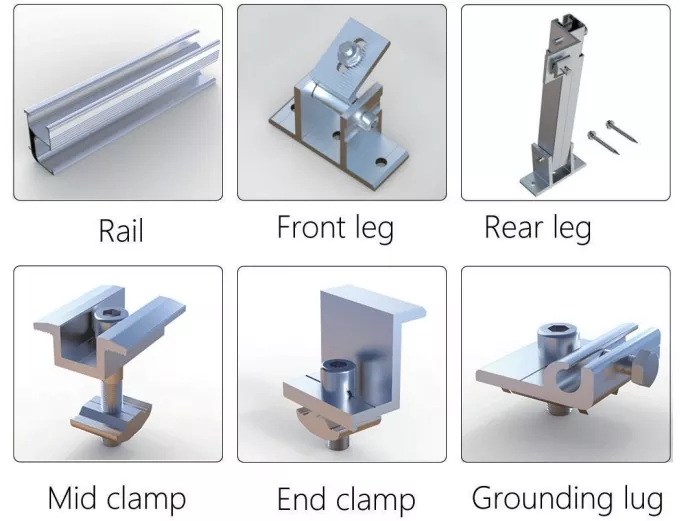

Celotni kompleti v glavnem vsebujejo tirnice, sprednjo nogo, zadnjo nogo in spone, kot so srednja objemka, končna objemka in ozemljitveni ušes itd.

Kako namestiti tirnice na streho?

1. Izmerite velikost strehe, da preverite količino aluminijastih montažnih tirnic za solarne panele.

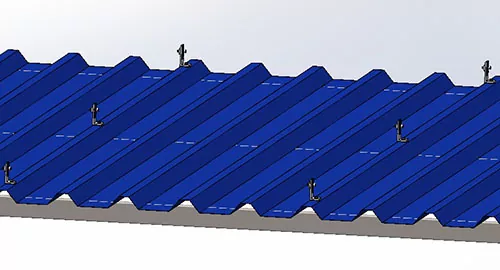

2. Namestite podlago za tirnice. Na primer pod vrsto rešitve z nogami L, namestitev kompletov nog L najprej na pozicijsko streho.

3. Drsna vodila med nogami iste črte L, pritrjena z vijakom z režo T na L-nogah. Tirnice bodo povezane s priključki za tirnice, kot je prikazano na spodnjih slikah.
