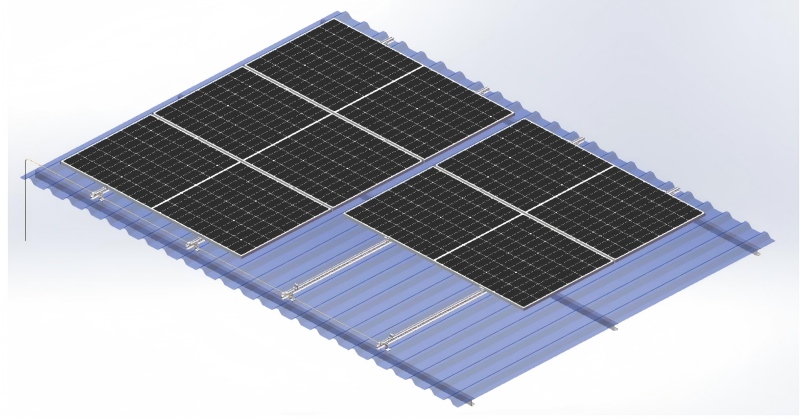

Kako namestiti solarni panel na streho?

Namestitev sončne elektrarne lahko prinese ogromno prednosti, kot je prihranek pri računih za elektriko ali celo popolna opustitev.

Če želite uživati ​​v številnih ugodnostih sončne energije, je namestitev na streho najbolj stroškovno učinkovita možnost.

Vodnik za namestitev sončne plošče na streho

Od zahtevanih komponent in materialov do najboljših lokacij za namestitev in navodil za uporabo po korakih, vse informacije, ki jih morate vedeti, najdete tukaj. S seboj vzemite komponento fiksne namestitveL-nogein vodila kot primer. Komponente, potrebne za vgradnjo fiksnih solarnih kolektorjev, so v veliki meri odvisne od proizvajalca, vendar so bolj ali manj enake za vsak način vgradnje solarnih kolektorjev. Celoten komplet vključuje komponente, inverterske kable, konektorje MC4, L zatiče + vodila, nosilce iz aluminijeve zlitine itd., in kar je najpomembnejše, gradbena orodja. Pri tej vrsti namestitvenega sistema morate izvrtati luknje v povezovalnih delih in jih pritrditi na namestitvena vodila, da zagotovite trdno namestitev celotne konstrukcije na streho. Komplet kompletov za namestitev podpornih nosilcev lahko dobro izpolni to zahtevo za namestitev. Druge metode namestitve vključujejo namestitev vijakov in namestitev tlačnega bloka. Poleg tega morate pripraviti tudi naslednja orodja: • ključ • nastavek • nepremočljiva ponjava itd.

To ohišje uporablja aluminijaste materiale z nogami v obliki črke L in vodilnimi tirnicami. Ta material ima visoko trdnost, majhno težo in odpornost proti koroziji. Aluminijaste materiale je enostavno predelati v vogalne materiale, ki so primerni za običajna orodja in ljudi, ki niso tako profesionalni. Poleg tega je aluminij združljiv z okvirji večine solarnih kolektorjev, tako da jih lahko družine namestijo same, ne da bi morali poklicati strokovnjake.

Sledijo podrobni koraki namestitve:

Pred namestitvijo strešnega solarnega sistema pozorno preberite ta celoten priročnik.

*Če dosledno upoštevate navodila za namestitev rešitve za strešno montažo v obliki črke L, boste izpolnili strukturne zahteve izdelka in v skladu z ustreznimi standardi. Med namestitvijo upoštevajte ustrezne varnostne predpise in bodite pozorni na ustrezne regionalne predpise.

Monterji morajo upoštevati naslednje norme.

1. Upoštevajte vse veljavne lokalne ali nacionalne gradbene predpise, vključno s tistimi, ki lahko nadomestijo ta priročnik;

2. Zagotovite, da so izdelki, kot so nosilci, primerni za posebne namestitve in namestitvena okolja;

3. Uporabite dodatke, ki jih nudi naše podjetje, in orodja za namestitev, ki jih prinesete s seboj. (Naše podjetje ne prevzema nobene odgovornosti za gradnjo z uporabo nadomestnih dodatkov);

4. Kako reciklirati: Upoštevajte lokalne predpise;

5. Operativno osebje: zagotovite najmanj dva profesionalna monterja sončnih kolektorjev;

6. Zagotovite, da namestitev električne opreme opravijo profesionalni električarji;

7. Zagotovite varno namestitev električnih komponent niza solarnih panelov.

Glavne značilnosti

a. Uporablja se predvsem za lestvene obarvane jeklene strehe, podprte z lesenimi tramovi ali jeklenimi tramovi

b. Lahek dizajn, vzdržljiv in lep, enostaven za sestavo in hiter za namestitev

c. Primerno za vse vrste instalacij solarnih panelov z okvirjem in brez okvirja na trgu

d. Komponente so vnaprej sestavljene v tovarni in primerno zapakirane, da prihranite čas namestitve na mestu

1. Opis

Ta sistem uporablja dodatke iz aluminijeve zlitine,aluminijaste tirnicein vijaki iz nerjavečega jekla ter je primeren za strehe iz barvnih jeklenih ploščic v obliki lestve, podprte z lesenimi tramovi ali jeklenimi tramovi.

Pred namestitvijo sistema natančno preberite naslednja navodila za namestitev. Med namestitvijo upoštevajte lokalne zakone.

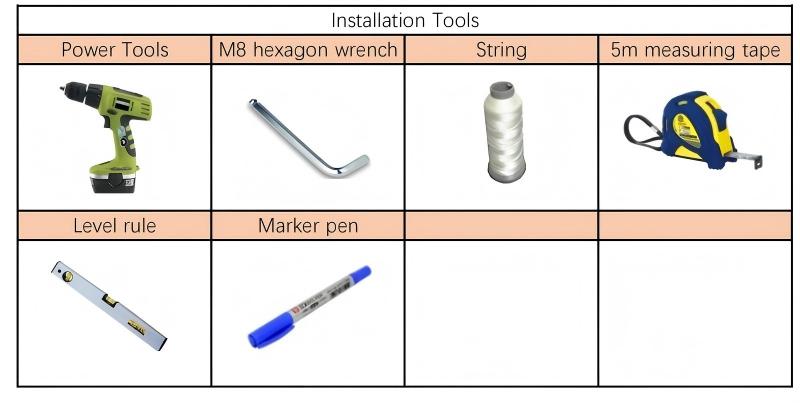

2. Orodja za namestitev

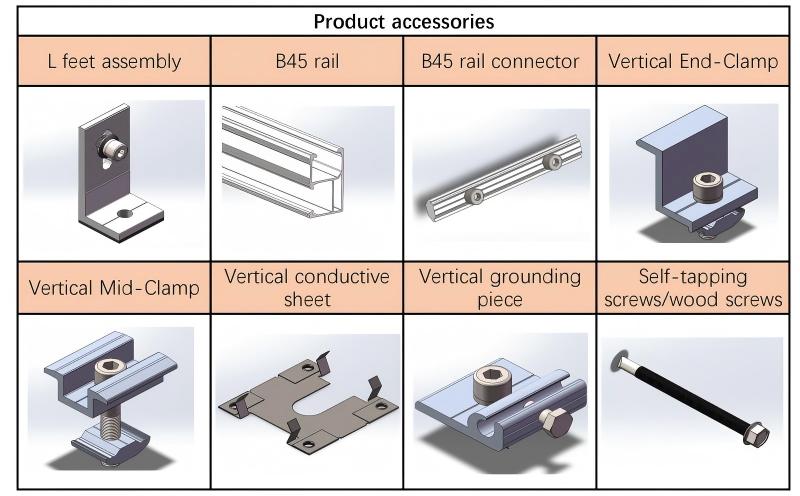

3. Dodatki izdelka

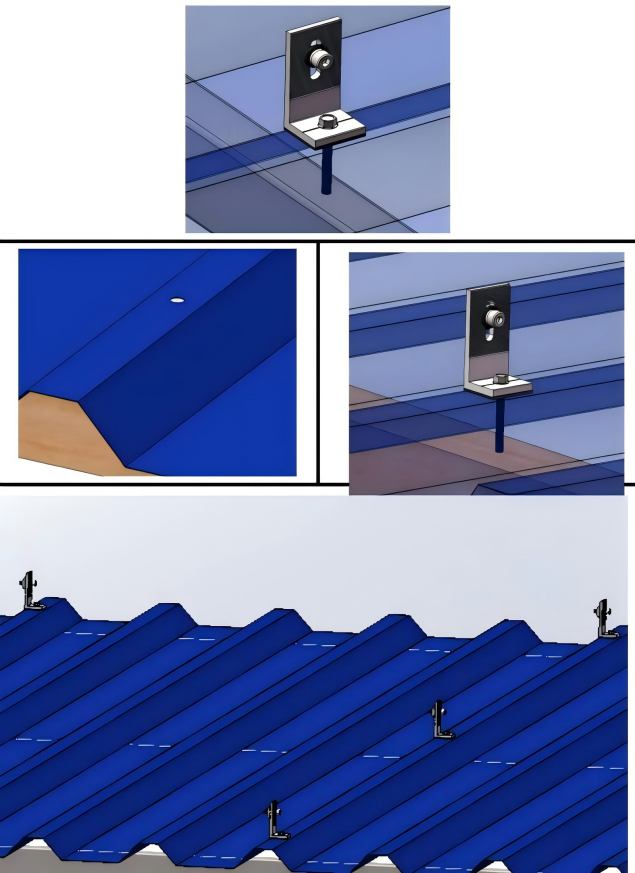

4.1 Namestitev L-noge

Glede na material podpornega nosilca uporabite samorezne vijake (podporni nosilec je jekleni nosilec) ali lesne vijake (podporni nosilec je lesen nosilec), da namestite in pritrdite sklop L-nog na vrhu jeklene ploščice trapezne barve.

PS: Če so nosilci, ki podpirajo trapezne jeklene ploščice, izdelani iz lesenih tramov, je treba z orodjem za vrtanje vnaprej izvrtati majhno luknjo φ6 mm v barvne jeklene ploščice, da se olajša vstavljanje lesnih vijakov.

Razporedite po risbi in namestite preostale sklope L-nog z zgornjo metodo.

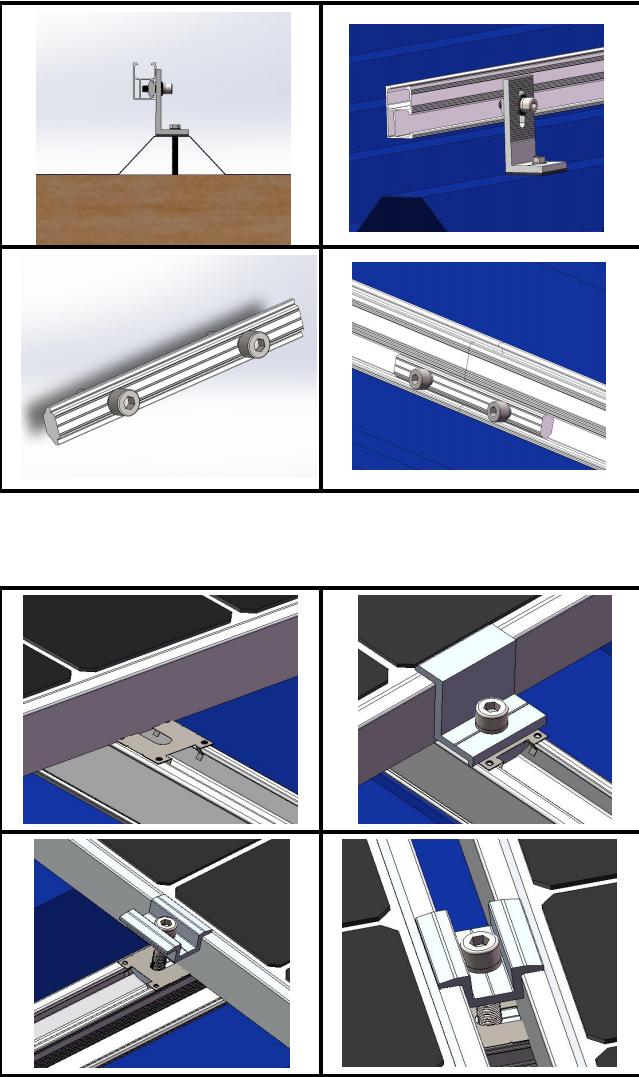

4.2 Namestitev vodila B45

Prilagodite smer valovite površine tirnice B45, da jo poravnate z valovito površino že nameščene in pritrjene komponente L noge, in uporabite šestkotni ključ M8, da zategnete šesterokotni vijak na kavlju, da zaklenete tirnico.

Namestite priključek tirnice na mesto spoja tirnice in s šestrobim ključem M8 privijte šestrobe vijake na spojniku tirnice, da zaklenete spoje na obeh koncih.

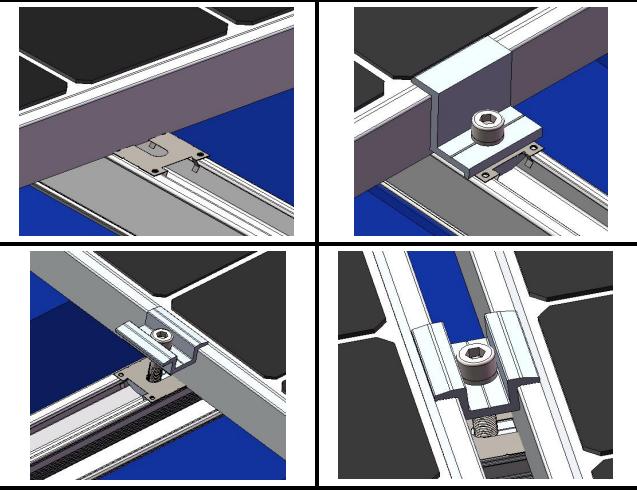

4.3 Namestitev sončnih kolektorjev

Namestite solarno ploščo na tirnico, prilagodite položaj končnega sklopa in jo pritrdite s končno objemko (če je opremljena s prevodno ploščo, pritisnite prevodno ploščo v režo tirnice, prilagodite položaj in pritisnite en konec prevodne plošče s kovinskim okvirjem solarne plošče).

Ko prilagodite položaj srednje solarne plošče, jo pritrdite zSredinska objemka(če je opremljen s prevodno ploščo, potisnite prevodno ploščo v režo tirnice in po prilagoditvi položaja uporabite kovinski okvir sončnih kolektorjev na obeh straneh, da pritisnete oba konca prevodne plošče)

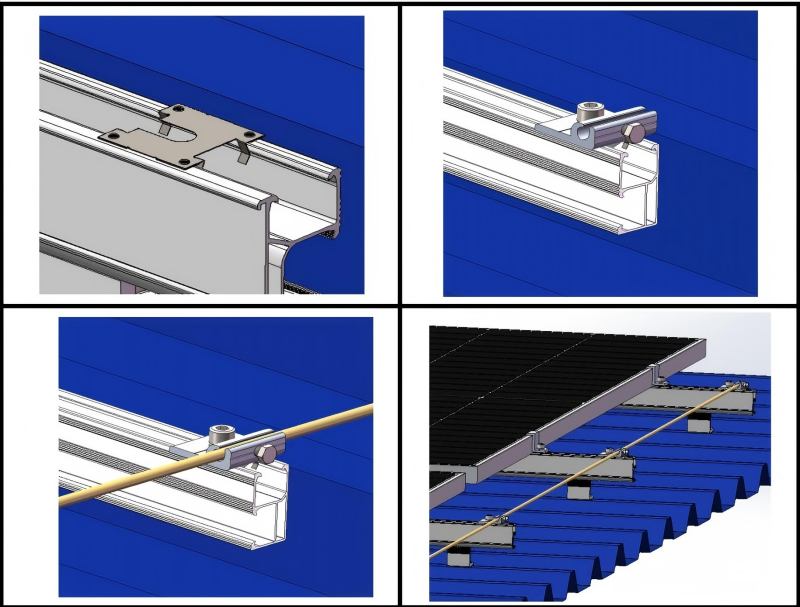

4.4 Namestitev ozemljitve

(1) Namestite prevodno ploščo na konec tirnice.

(2) Nato namestite ozemljitveno komponento.

(3) Namestite ozemljitvene sponke na konce preostalih tirnic.

(4) Skozi te ozemljitvene sponke napeljite bakreno žico, privijte šestrobe vijake in na koncu ozemljite ozemljitveno bakreno žico.
