Študija primera sistema sončne ograje v Evropi: resnična donosnost naložbe, učinkovitost namestitve in izmerjena zmogljivost za izvajalce EPC

Zakaj tradicionalni fotonapetostni sistemi ne ustrezajo evropskim vilam (in kaj deluje bolje)

Zaradi naraščajočih stroškov namestitve, strožjih evropskih gradbenih predpisov in omejenega uporabnega prostora je tradicionalne fotovoltaične (PV) sisteme vse težje upravičiti pri projektih stanovanjskih vil. Za izvajalce EPC in inštalaterje solarnih sistemov izziv ni več le proizvodnja električne energije – temveč doseganje višje donosnosti naložbe s hitrejšo namestitvijo, hkrati pa minimizirajo strukturna tveganja in težave z dolgoročnim vzdrževanjem. V mnogih primerih so sistemi na strehah omejeni z zasnovo, medtem ko se rešitve, nameščene na tleh, soočajo z ovirami pri izdaji dovoljenj in rabi zemljišč.

Ta članek pomaga izvajalcem EPC, monterjem solarnih sistemov in distributerjem oceniti, ali asolarni ograjni sistemlahko zagotovi boljše donose v primerjavi z običajnimi PV napeljavami. Na podlagi resničnega projekta evropske vile analiziramo učinkovitost namestitve, strukturno zanesljivost, vodoodpornost in podatke o dejanski donosnosti naložbe, kar zagotavlja praktično referenco za sprejemanje odločitev B2B.

S kombiniranjem obodne ograje s proizvodnjo energije jesolarni ograjni sistemse pojavlja kot alternativa z visokim izkoristkom, ki obravnava tako inženirske kot komercialne izzive pri uvajanju sončne energije v stanovanjskih objektih po Evropi.

Izzivi tradicionalnih PV inštalacij v evropskih vilah

Omejen strešni prostor omejuje zmogljivost PV sistema

Evropske vile imajo pogosto zapletene strešne geometrije, vključno z več pobočji, mansardami, dimniki in estetskimi omejitvami, ki jih nalagajo lokalni arhitekturni predpisi. Medtem koPV na strehiostaja najpogostejši pristop, te omejitve znatno zmanjšajo uporabno površino namestitve. V mnogih primerih je le 40–60 % površine strehe primerne za postavitev plošč.

Za izvajalce EPC se to neposredno prevede v manjšo zmogljivost sistema in zmanjšano letno proizvodnjo energije. Posledično postane donosnost naložbe projekta manj privlačna, zlasti v regijah, kjer cene električne energije nihajo ali odkupne cene padajo. Nezmožnost popolne izrabe razpoložljivega prostora ostaja eno najbolj kritičnih ozkih grl pri postavitvi PV v stanovanjskih objektih.

Kompleksna zemeljska dovoljenja in omejitve rabe zemljišč

Talni PV sistemiteoretično bi lahko nadomestili omejen prostor na strehi, v praksi pa prinašajo nove izzive. Evropska zakonodaja o coniranju in politike rabe zemljišč pogosto omejujejo namestitev na tleh nameščenih nizov v stanovanjskih območjih. Pridobivanje dovoljenj je lahko dolgotrajno in drago, kar povzroči zamude pri projektih in poveča negotovost za izvajalce.

Poleg tega tradicionalni nazemni sistemi zahtevajo namensko zemljišče, ki ga je v posestvih vilah pogosto malo. Uporaba dragocenega zunanjega prostora izključno za proizvodnjo električne energije ni vedno sprejemljiva za lastnike nepremičnin, še posebej, če sta prednostna naloga estetika in krajinsko oblikovanje.

Neučinkovitost namestitve poveča stroške dela za EPC

Z vidika izvedbe vključujejo tradicionalni fotonapetostni sistemi več podsistemov – konstrukcije za montažo, električno napeljavo, hidroizolacijo in postopke poravnave. Vsak od teh korakov zahteva kvalificirano delovno silo in natančno koordinacijo na kraju samem.

Pri strešnih namestitvah izzivi, kot so delo na višini, preboj strehe in vodoodporno tesnjenje, povečajo čas namestitve in tveganje. Po drugi strani pa talni sistemi zahtevajo obsežna temeljna dela, vključno z izkopom in vlivanjem betona.

Ker stroški dela po Evropi še naprej naraščajo, je učinkovitost namestitve postala ključni dejavnik, ki vpliva na donosnost projekta. Izvajalci EPC vedno bolj iščejo rešitve, ki zmanjšujejo kompleksnost na lokaciji in skrajšajo cikle namestitve.

Zakaj te težave zmanjšujejo donosnost naložbe in povečujejo projektno tveganje

Nižja izhodna energija vodi do daljšega vračilnega obdobja

Ko je zmogljivost sistema omejena zaradi omejitev strehe ali razpoložljivosti zemljišča, se skupna letna proizvodnja energije ustrezno zmanjša. Na primer, tipičen sistem na strehi vile lahko doseže samo 3–5 kW zmogljivosti in proizvede približno 3.000–5.500 kWh na leto, odvisno od lokacije.

Ta zmanjšana proizvodnja neposredno vpliva na finančne donose. Daljša doba vračila – ki pogosto presega 8–10 let – lahko odvrne lastnike nepremičnin in vlagatelje. Za izvajalce EPC je zaradi tega težje sklepati posle in upravičevati sistemske stroške.

Nasprotno pa rešitve, ki razširijo uporaben prostor za namestitev, kot je aPV ograjni sistem—lahko znatno izboljša skupni izkoristek energije, ne da bi zahtevala dodatno dodelitev zemlje.

Strukturne okvare povečajo stroške poprodajnega vzdrževanja

Strukturna zanesljivost je glavna skrb za dolgoročno delovanje PV sistema. Neustrezni pritrdilni sistemi, nizkokakovostni materiali ali slabe namestitvene prakse lahko povzročijo težave, kot so korozija, zrahljanje komponent in zmanjšana odpornost proti vetru.

Te okvare ne le ogrožajo varnosti, temveč tudi povečujejo stroške vzdrževanja in garancijske zahtevke. Za izvajalce EPC lahko poprodajne storitve hitro zmanjšajo marže projekta in škodijo ugledu blagovne znamke.

Zlasti pri zunanjih mejnih aplikacijah, kjer so sistemi izpostavljeni vetru, dežju in temperaturnim nihanjem, postane vzdržljivost konstrukcije še bolj kritična.

Slaba vodotesna zasnova povzroča dolgoročne težave z zanesljivostjo

Hidroizolacija je še en ključni dejavnik, ki je pogosto podcenjen pri tradicionalnih PV napeljavah. Preboji streh, izpostavljeni kabli in nepravilno zatesnjene priključne omarice lahko sčasoma povzročijo vdor vode.

V vlažnem ali deževnem evropskem podnebju lahko to povzroči električne napake, zmanjšano učinkovitost sistema in celo ogrozi varnost. Stroški vzdrževanja in popravil se lahko hitro kopičijo, kar dodatno zmanjša skupno donosnost naložbe.

Za monterje in izvajalce EPC je zagotavljanje zanesljive vodoodpornosti bistvenega pomena – ne samo za dolgo življenjsko dobo sistema, ampak tudi za zmanjšanje odgovornosti in zagotavljanje zadovoljstva strank.

Rešitev – Integrirani solarni ograjni sistem za evropske vile (načrtovanje, ki ga vodi inženiring)

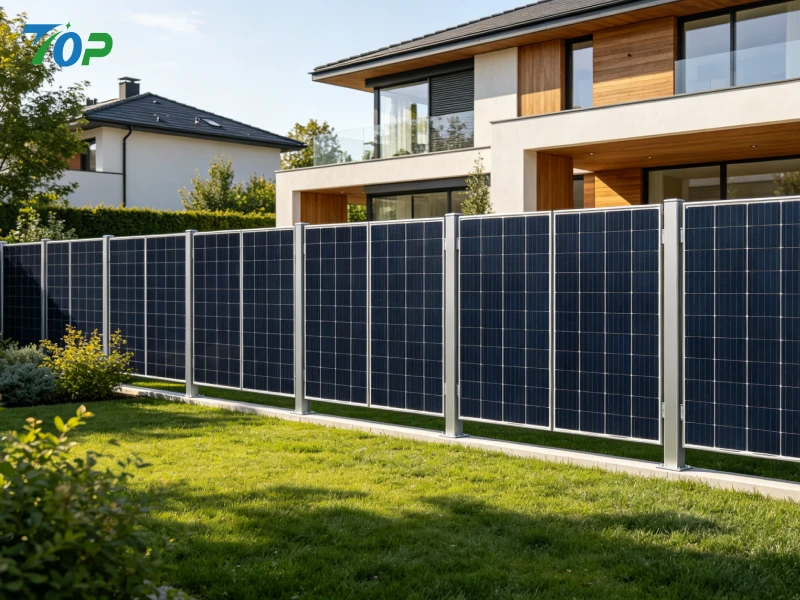

Pregled projekta – študija primera solarne ograje južne Evrope

Za obravnavo omejitev običajnih naprav je stanovanjski projekt v južni Evropi (sredozemsko podnebno območje, primerljivo s stopnjami sončnega obsevanja Španije/Italije) sprejel integriranosolarni ograjni sistemv sklopu prenove vile. Cilj je bil povečati proizvodnjo energije na kraju samem brez zasedanja dodatnega zemljišča ali spreminjanja strešne konstrukcije.

Ključni podatki projekta:
Lokacija: Južna Evropa (širina ~41°S)
Uporaba: ograje stanovanjskih vil + porazdeljena PV proizvodnja
Dolžina ograje: 42 metrov
Inštalirana zmogljivost: 9,6 kW (dvostranska konfiguracija)
Vrsta modula: dvostranski moduli steklo-steklo (480 W na ploščo)
Število plošč: 20 enot
Pretvornik: 3-fazni pretvornik niza (razred 10 kW)
Priključitev na omrežje: lastna poraba z izvozom presežkov

Za razliko od tradicionalnih fotovoltaičnih postavitev je konfiguracija na podlagi ograje omogočila popolno izrabo mejnega prostora in učinkovito dodala novo površino za ustvarjanje energije, ne da bi to vplivalo na krajino ali strukturo zgradbe.

Koncept zasnove sistema – Dvofunkcijska PV ograja za optimizacijo prostora

Sistem temelji na vertikalni bifacialni postavitvi, kjer so PV moduli integrirani v ograjno strukturo. Ta zasnova prinaša dve ključni prednosti:

• Dvojna funkcionalnost:varovanje perimetra + proizvodnja električne energije
• Učinkovitost rabe zemljišč:ni potreben dodaten odtis

Navpična namestitev vzhod-zahod omogoča sistemu, da zajema sončno svetlobo z obeh strani modula ves dan. Jutranja in popoldanska konica proizvodnje sta uravnotežena, s čimer se izboljšajo stopnje lastne porabe – kar je še posebej pomembno za profile obremenitve stanovanj.

Poleg tega navpična usmerjenost zmanjša kopičenje prahu in snežno obremenitev, kar zmanjša zahteve po vzdrževanju v primerjavi s sistemi nagnjenih streh.

Tehnične specifikacije sistema sončne ograje (za oceno EPC)

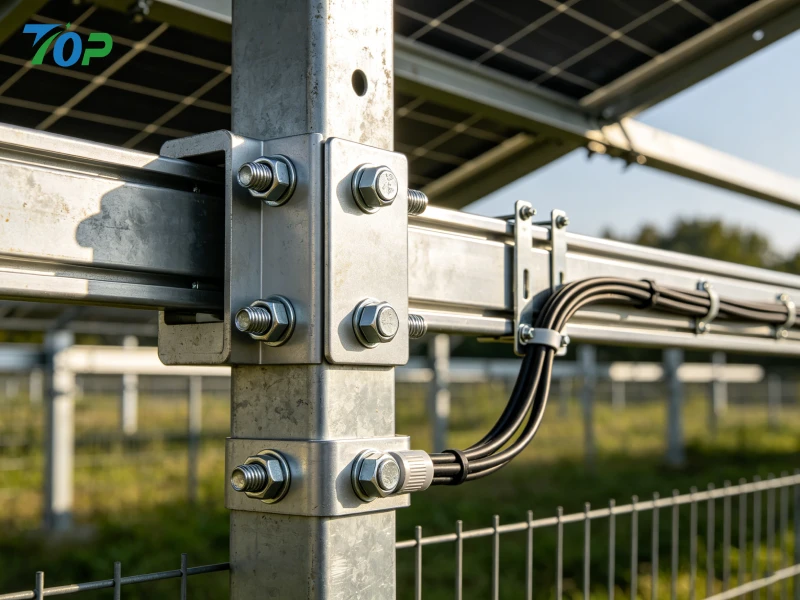

Konstrukcijski materiali in odpornost proti koroziji

Strukturni okvir je zasnovan s kombinacijoNerjaveče jeklo SUS304in anodizirane aluminijeve zlitine, kar zagotavlja visoko vzdržljivost v pogojih izpostavljenosti na prostem.

Ključni strukturni parametri:
Material: aluminij SUS304 + AL6005-T5
Površinska obdelava: eloksiranje (≥15μm) / protikorozijski premaz
Odpornost proti vetru: ≥ 40 m/s (v skladu z EN 1991-1-4)
Življenjska doba oblikovanja: 25+ let
Pritrdilni elementi: Sistem proti popuščanju iz nerjavečega jekla

V primerjavi s standardnimi jeklenimi konstrukcijami ta konfiguracija bistveno zmanjša tveganje korozije v obalnih ali vlažnih okoljih, ki so običajna v južni Evropi.

Konfiguracija PV modula – prednost dvostranske učinkovitosti

Projekt uporablja bifacialne module steklo-steklo z nazivno močjo 480 W, optimizirane za navpično namestitev. Za razliko od monofacialnih plošč lahko bifacialni moduli proizvajajo moč s sprednje in zadnje površine.

Električni parametri:
Učinkovitost modula: ~21,5 %
Bifacial Gain: 10%–20% odvisno od odbojnosti tal
Delovna napetost: ~41V (Vmp)
Temperaturni koeficient: -0,34%/°C

V tem primeru je svetla gramozna površina, ki obdaja ograjo, prispevala k višjemu albedu, kar je povečalo ustvarjanje zadnje strani. Izmerjeni bifacialni dobiček je bil v povprečju približno 14,2 % letno.

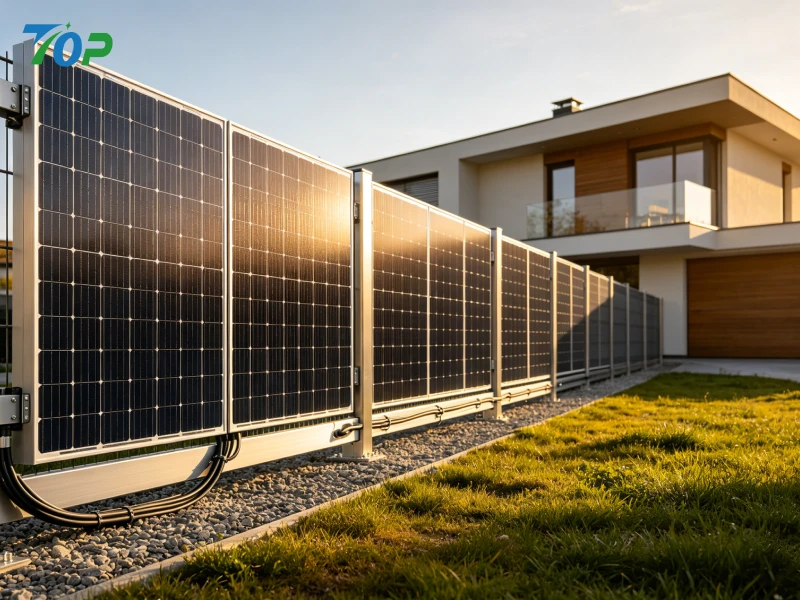

Vodoodporen dizajn in napeljava kablov

Ena od ključnih inženirskih izboljšav pri temsolarni ograjni sistemje njegova integrirana vodotesna zasnova. Za razliko od strešnih sistemov, ki se zanašajo na tesnjenje prebojev, ograjna konstrukcija v celoti odpravi tveganja puščanja, povezana s streho.

Značilnosti oblikovanja:

• Razvodne doze IP67 za vse module
• Skrita napeljava kablov znotraj strukturnih stebrov
• UV-odporni DC kabli z zaščitnimi cevmi
• Drenažni kanali integrirani v osnovno strukturo

Ta pristop bistveno izboljša dolgoročno zanesljivost, hkrati pa zmanjša zahteve po vzdrževanju inštalaterjev.

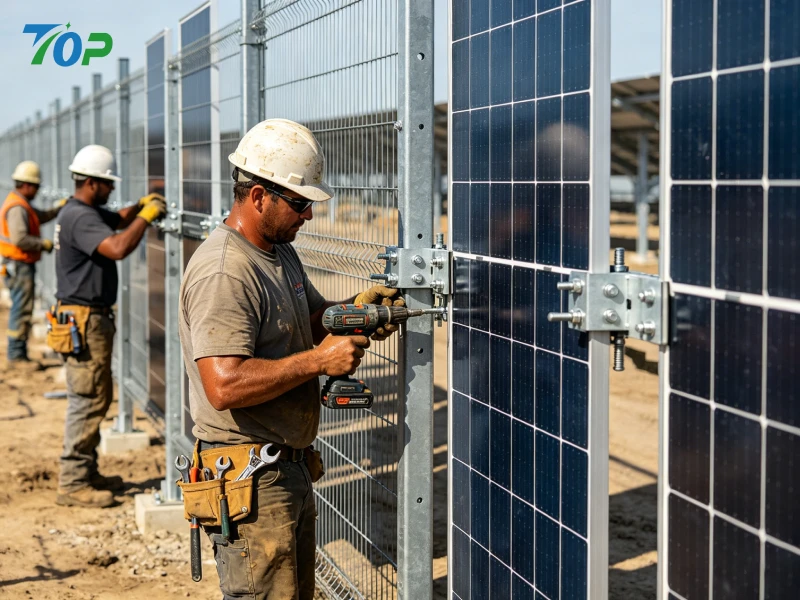

Optimizacija učinkovitosti namestitve (analiza delovnega časa)

Učinkovitost namestitve je bila ključna metrika uspešnosti v tem projektu. Sistem je bil dobavljen kot modularen, vnaprej izdelan komplet, ki zmanjšuje izdelavo na kraju samem.

Primerjava namestitve:

• Solarni ograjni sistem: ~2,5 dni (3 delavci)
• Enakovreden strešni sistem (9–10 kW): ~4–5 dni (4 delavci)
• Talni sistem: ~5–7 dni (vključno s časom strjevanja temeljev)

Skrajšanje časa namestitve—približno 40–60 %—se neposredno odrazi v nižjih stroških dela in hitrejšem obratu projekta za izvajalce EPC.

Realni podatki o zmogljivosti – Analiza izhodne energije in donosnosti naložbe

Izmerjena letna proizvodnja energije

Na podlagi 12-mesečnih spremljanih podatkov je sistem zagotavljal stabilno in predvidljivo proizvodnjo energije.

Rezultati uspešnosti:
Letna proizvodnja: 12.480 kWh
Specifični donos: ~1300 kWh/kW/leto
Razmerje zmogljivosti (PR): ~82%

V primerjavi s tipičnim strešnim sistemom v isti regiji (1.100–1.200 kWh/kW/leto) je navpična bifacialna konfiguracija dosegla konkurenčno zmogljivost zaradi podaljšanih dnevnih proizvodnih oken.

Izračun ROI in obdobje vračila

Finančna uspešnost projekta je bila ocenjena na podlagi dejanskih inštalacijskih in obratovalnih podatkov.

Razčlenitev stroškov:
Stroški sistema: 13.800 € (material + namestitev)
Letni prihranek električne energije: ~2.620 € (na podlagi povprečne cene 0,21 €/kWh)
Prihodek od dovajanja: ~420 €/leto

Skupna letna ugodnost:~3.040 €
Odplačilna doba:~4,5 leta

To je znatno krajše od mnogih strešnih PV sistemov v podobnih stanovanjskih scenarijih, kjer vračilne dobe pogosto presegajo 6–8 let.

Vpliv bifacialnega ojačenja na splošno učinkovitost sistema

Dvostranska zasnova je imela ključno vlogo pri izboljšanju splošnega izhoda sistema. Proizvodnja na zadnji strani je prispevala približno 1550 kWh letno, kar ustreza dodatnim 1,2 kW efektivne zmogljivosti.

Ta dodatni pridelek poveča ekonomsko sposobnost preživetjasolarni ograjni sistem, zlasti v okoljih z visoko odsevnostjo tal ali odprtem okolju.

Solarna ograja v primerjavi s tradicionalnimi PV sistemi (odločitvena matrica EPC)

Za izvajalce EPC, ki delajo na projektih stanovanjskih vil, jesolarni ograjni sistemponuja jasno prednost v scenarijih, kjer so optimizacija prostora, hitrost namestitve in dolgoročna zanesljivost ključni dejavniki odločanja.

Strokovna priporočila za namestitev za izvajalce EPC

Načrtovanje lokacije in strategija orientacije za največji donos

Pravilno načrtovanje lokacije je bistvenega pomena za popolno sprostitev potenciala uspešnosti asolarni ograjni sistem. Za razliko od strešnih sistemov, ki so odvisni od fiksnih kotov strehe, fotonapetostni sistemi na osnovi ograje ponujajo večjo prilagodljivost pri usmeritvi in ​​postavitvi.

Za optimalno pridobivanje energije na evropskih zemljepisnih širinah (35°–55°N) je annavpična orientacija vzhod-zahodje priporočljivo. Ta konfiguracija omogoča uravnoteženo proizvodnjo energije v jutranjih in popoldanskih obdobjih največje porabe, kar je še posebej koristno za modele stanovanjske samoporabe.

Ključni vidiki načrtovanja vključujejo:

• Izogibajte se senci dreves, sosednjih zgradb in mejnih zidov
• Ohranite dosledno poravnavo ograje, da zagotovite enakomerno delovanje niza
• Upoštevajte odbojnost tal (albedo), da povečate bifacialni dobiček
• Zagotovite skladnost z lokalnimi predpisi o mejah in višini

V tej študiji primera je optimizacija usmeritve prispevala k merljivemu povečanju dnevne distribucije energije, izboljšanju splošne izkoriščenosti sistema in donosnosti naložbe.

Metode pritrditve temeljev in strukture

Strukturna stabilnost solarnega ograjnega sistema neposredno vpliva na dolgoročno zanesljivost in varnost. Izbira ustreznega načina temeljenja je odvisna od pogojev tal, okolja namestitve in časovnice projekta.

Običajne rešitve temeljev vključujejo:

• Betonski temelji:Primerno za trajne namestitve, ki zahtevajo maksimalno stabilnost; priporočljivo za območja z močnim vetrom
• Zemeljni vijačni piloti:Hitrejša namestitev, brez časa strjevanja, idealno za projekte EPC, ki zahtevajo hitro namestitev
• Montažni osnovni sistemi:Modularen in primeren za standardizirane instalacije

V predstavljenem projektu so bili uporabljeni zemeljski vijačni piloti za skrajšanje časa namestitve za približno 30 %, medtem ko so še vedno izpolnjevali zahteve glede obremenitve vetra ≥40 m/s.

Integracija električnega sistema in načrtovanje nizov

Električna zasnova igra ključno vlogo pri maksimiranju učinkovitosti katerega koli PV sistema. Za aPV ograjni sistem, skrbna konfiguracija niza zagotavlja uravnoteženo napetost in učinkovito delovanje pretvornika.

Najboljše prakse vključujejo:

• Oblikujte nize na podlagi dosledne orientacije plošče, da se izognete izgubam neusklajenosti
• Za stanovanjske aplikacije z močjo nad 6 kW uporabite visoko učinkovite 3-fazne strunske pretvornike
• Vključite izolatorje za enosmerni tok in naprave za prenapetostno zaščito (SPD) za skladnost z varnostjo
• Načrtujte napeljavo kablov znotraj strukturnih stebrov, da izboljšate zaščito in estetiko

Integracija skritega ožičenja ne le izboljša vodoodpornost, ampak tudi zmanjša napake pri namestitvi, kar prispeva k dolgoročni stabilnosti sistema.

Zakaj so solarni ograjni sistemi razširljiv izdelek za distributerje in trgovce na debelo

Standardizacija in učinkovitost zalog

Z vidika dobavne verige jesolarni ograjni sistemponuja velike prednosti v smislu standardizacije in ponovljivosti. Za razliko od zelo prilagojenih strešnih sistemov je mogoče fotonapetostne rešitve na osnovi ograj modularizirati v standardizirane komponente.

To omogoča distributerjem, da:

• Ohranite optimiziran inventar z manj SKU
• Poenostavite logistiko in zmanjšajte stroške skladiščenja
• Storite več vrst projektov z isto konfiguracijo izdelka

Zaradi modularne narave sistema je še posebej primeren za množična naročila in dolgoročna B2B partnerstva.

Certifikati in skladnost za evropske trge

Skladnost z mednarodnimi standardi je ključna zahteva za distributerje, ki delujejo v Evropi. Visokokakovostni solarni ograjni sistemi so zasnovani tako, da izpolnjujejo stroge standarde certificiranja in materialov.

Glavne značilnosti skladnosti vključujejo:

• Certifikat TÜV za konstrukcijsko in električno varnost
• Uporaba nerjavečega jekla SUS304 za odpornost proti koroziji
• Skladnost z EN standardi strukturne obremenitve
• Električne komponente z oznako IP za vzdržljivost na prostem

Ti certifikati ne zagotavljajo samo zanesljivosti izdelkov, temveč tudi olajšajo lažji vstop na trg in postopke odobritve projektov.

Množična nabava in stroškovne prednosti

V primerjavi s tradicionalnimi PV montažnimi sistemi integrirana zasnova solarnega ograjnega sistema zmanjša število komponent, potrebnih za namestitev. To vodi do nižjih stroškov nabave in logistike.

Dodatne stroškovne prednosti vključujejo:

• Zmanjšan obseg pakiranja in transporta
• Nižji stroški dela zaradi poenostavljene namestitve
• Večja ponovljivost projekta, ki omogoča ekonomijo obsega

Za distributerje to pomeni izboljšane marže in večjo konkurenčnost na rastočem trgu stanovanjske solarne energije.

Preizkušen solarni ograjni sistem z visokim donosom naložbe za stanovanjske projekte

Ta študija primera evropske vile dokazuje, da asolarni ograjni sistemni le alternativa tradicionalnim PV napeljavam – je praktična in visoko zmogljiva rešitev, prilagojena sodobnim potrebam po energiji v stanovanjskih objektih.

S preoblikovanjem neuporabljenega mejnega prostora v sredstvo za ustvarjanje energije sistem zagotavlja:

• Večja učinkovitost rabe zemlje brez dodatnega odtisa
• Hitrejša namestitev z zmanjšano odvisnostjo od dela
• Izboljšana strukturna zanesljivost in odpornost proti koroziji
• Izboljšana vodoodpornost in zmanjšana tveganja vzdrževanja
• Krajše vračilne dobe in močnejši rezultati ROI

Za EPC izvajalce, inštalaterje in distributerje to predstavlja razširljivo in komercialno izvedljivo rešitev na vse bolj konkurenčnem solarnem trgu.
