Aluminijasti kabelski pladenj

Če želite najti profesionalnega proizvajalca aluminijastih kabelskih polic ali želite začeti nov solarni projekt s celovitimi rešitvami, se lahko obrnete na Topfencesolar in nam dovolite, da postanemo vaš dolgoročni partner!

Upravljanje kablov je pogosto ključno za dolgo življenjsko dobo sistema. Solarni kabli prenašajo visokonapetostni enosmerni tok in so desetletja izpostavljeni ekstremnim vremenskim vplivom.

Puščanje kablov na površini strehe je varnostno tveganje. Solar aluminijasti kabelski pladenj znamke Topfencesolar ponuja namensko avtocesto za ožičenje solarnega kabla.

Fizično varovanje:Pladenj preprečuje poškodbe zaradi ostrih robov strehe in zagotavlja varno delovanje solarnega sistema.

Odvajanje toplote:Kabelski nosilci z luknjami za dobro prezračevanje kablov. Ta posebna oblika bi lahko učinkovito zmanjšala odpornost in kopičenje toplote.

Zasnovan za posebnosti solarnega kabla

Solarni PV kabli so edinstveni z dvojno izolacijo in debelejšimi. Potrebujejo podporni sistem, ki upošteva njihov polmer upogiba in težo.

Nanaša se na materiale za kabelske police, pocinkano jeklo, ki deluje kot težek odvod toplote, aluminij je najbolj idealen material za sončno energijo.

Odporen proti koroziji: naravno ustvari zaščitno oksidno plast, popolno za izpostavljenost na prostem.

Lahka: Zmanjša statično obremenitev vaše strešne konstrukcije.

Nemagnetno: zmanjša izgubo moči zaradi magnetne indukcije pri aplikacijah z visokim tokom.

Razpoložljive vrste kabelskih pladnjev

Ponujamo tri različne konfiguracije, ki ustrezajo vašemu specifičnemu namestitvenemu okolju:

1. Lestvica za kable

Dobro za dolge razpone in težke napajalne kable.

Lastnost: Odprte prečke zagotavljajo največji pretok zraka za hlajenje visokoamperskih kablov.

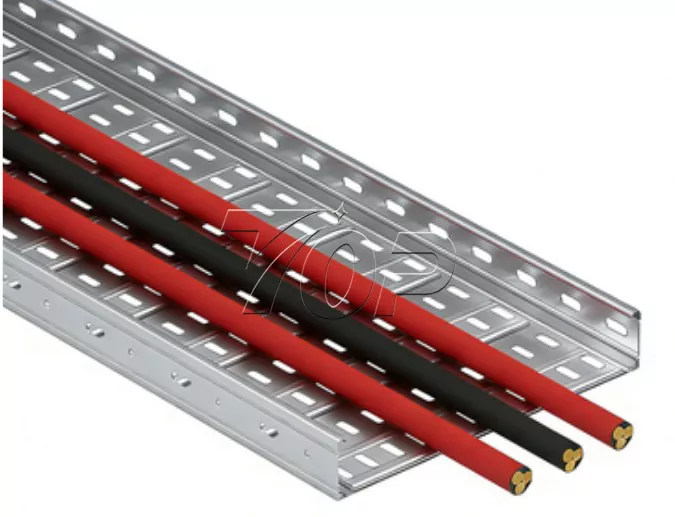

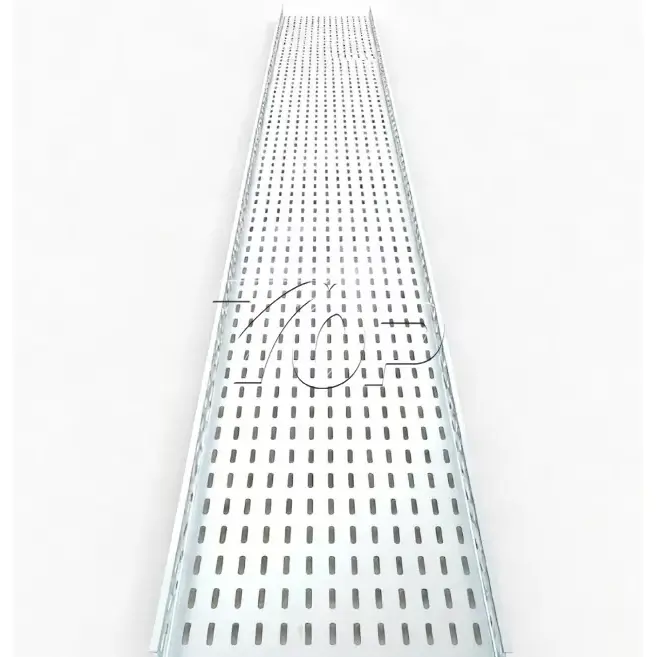

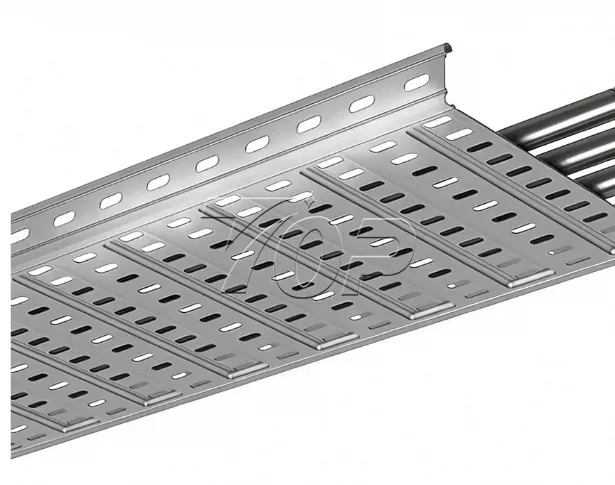

2. Perforiran kabelski pladenj

Uporaba: Komercialne strehe, ki zahtevajo zaščito dna.

Prednost: prezračevane reže na dnu omogočajo odvajanje vode, hkrati pa ščitijo kable pred neravnimi strešnimi površinami.

3. Kabelski pladenj iz žične mreže

Posebej zasnovan za kompleksno usmerjanje z več zavoji in padci.

Značilnost: zelo prilagodljiv; ga je mogoče rezati in upogniti na mestu za enostavno krmarjenje čez ovire.

Kako delujejo kabelski nosilci?

Namesto vlečenja kablov po strešni površini pladenj pokriva razdaljo med pritrdilnimi točkami.

Prenaša težo kablov na konstrukcijo regalov ali strešne pritrditve, pri čemer drži žice dvignjene. To preprečuje, da bi se kabli med nevihtami znašli v lužah vode, in jih ohranja organizirane, tako da lahko vzdrževalne ekipe pozneje zlahka izsledijo tokokrog.

Kako namestiti kabelske police?

Montaža je preprosta, enostavna in hitra z natančnimi zasnovami Topfencesolar. Tukaj je splošni potek dela za strešni aluminijasti sistem:

1. korak:Zemljevid poti. Ne začnite kar vrtati. Načrtujte pot od polja do pretvornika. Izogibajte se senčenju plošč s samim pladnjem!

2. korak:Namestite oklepaje. Pladenj morate dvigniti s strehe. Pritrdite svoje pritrdilne noge ali povežite pladenj neposredno na solarne tirnice.

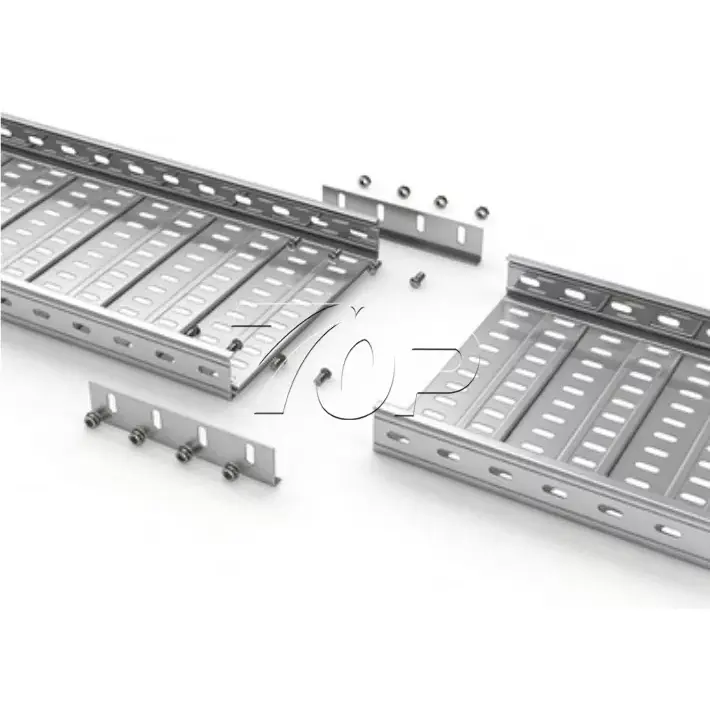

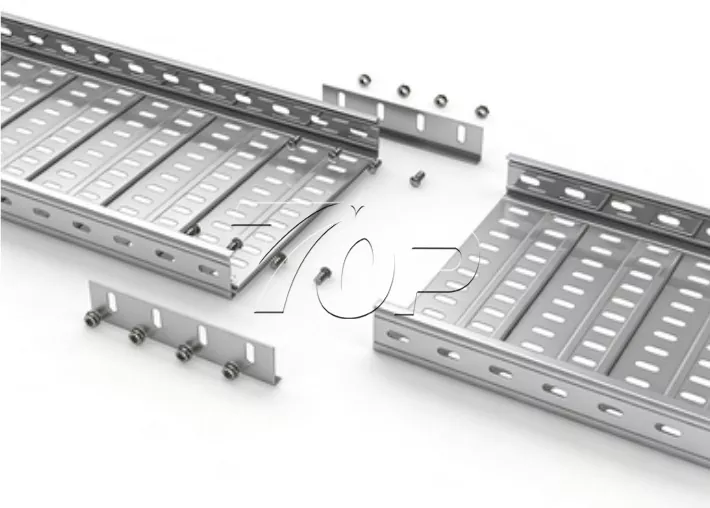

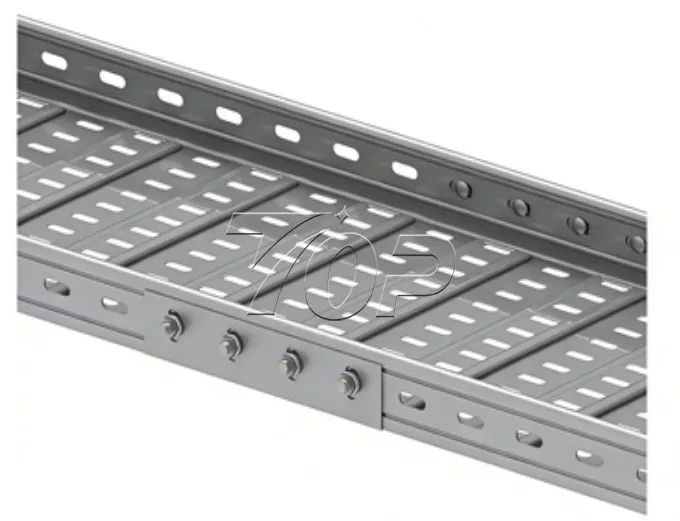

3. korak:Povežite odseke. Uporabite spojne plošče, da povežete dve dolžini pladnja. Pustite majhno vrzel med deli za toplotno raztezanje. Ker se aluminij razširi, ko se segreje; če jih privijete premočno brez vrzeli, se lahko pladenj zvije.

4. korak:Položite kabel. Postavite kable v pladenj. Ne vlecite jih pretesno. Uporabite kabelske vezice z oznako UV ali aluminijaste kabelske sponke, da jih pritrdite vsakih nekaj metrov.

5. korak:Ozemljitev. Ker je pladenj kovinski, mora biti ozemljen. Uporabite vezne mostičke čez spojne plošče, da zagotovite električno kontinuiteto.
